e- - -...--ж 316эЗ

Класс 42g, Ю $ .

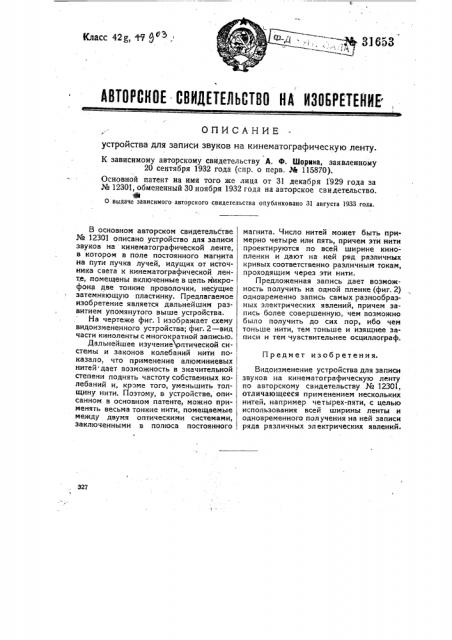

ABT0PCHOE - СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ, ОПИСАНИЕ устройства для записи звуков на кинематографическую ленту.

К зависимому авторскому свидетельству А. Ф. Шорина„заявленному

20 сентября 1932 года (спр. о перв, ¹ 115870).

Основной патент на имя того же лица от 31 декабря 1929 года за № 12301, обмененный 30 ноября 1932 года на авторское свидетельство.

О выдаче зависимого авторского свидетельства опубликовано 31 августа 1933 года.

Предмет изобретения.

Видоизменение устройства для записи звуков на кинематографическую ленту по авторскому свидетельству № 12301, отличающееся применением нескольких нмтей, например четырех-пяти, с целью использования всей ширины ленты и одновременного пол учения на ней записи ! ряда различных эл ектрических явлений.

Ý22

В основном авторском свидетельстве № 12301 описано устройство для записи звуков на кинематографической ленте, в котором в поле постоянного магнита иа пути пучка лучей, идущих or источ- ника света к кинематографической ленте, помещены включенные в цепь микрофона две тонкие проволочки, несущие затемняющую пластинку. Предлагаемое изобретение является дальнейшим развитием упомянутого выше устройства.

На чертеже фиг. 1 изображает схему видоизмененного устройства; фиг. 2 — вид части киноленты с многократной записью.

Дальнейшее изучение оптической системы и законов колебаний нити показало, что применение алюминиевых нитей дает возможность в значительной степени поднять частоту собственных колебаний и, крэме того, уменьшить толщину нити. Поэтому, в устройстве, описанном в основном патенте, можно применять весьма тонкие нити, помещаемые между двумя оптическими системами, заключенными в полюса постоянного магнита. Число нитей может быть примерно четыре или пять, причем эти нити проектируются по всей ширине кинопленки и дают на ней ряд различных кривых соответственно различный токам, проходящим через эти нити.

Предложенная запись дает возможность получить на одной пленке (фиг. 2) одновременно запись самых разнообразных электрических явлений, причем запись более совершенную, чем возможно было получить до сих пор, ибо чем тоньше нити, тем тоньше и изящнее записи и тем чувствительнее осциллограф.
