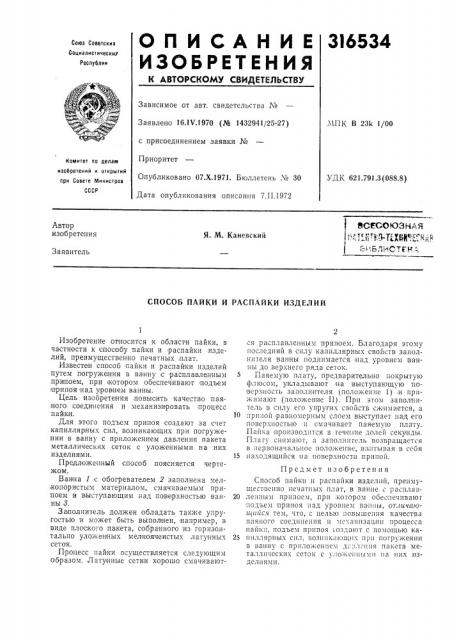

О п И С А Н И Е 3l6534

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистических

Республик

Зависимое от авт. свидетельства ¹

МПК В 23k 1/00

Заявлено 16.1V.1970 (№ 1432941/25-27) с присоединением заявки №

Приоритет

Опубликовано 07.Х.1971. Бюллетень № 30

Дата опубликования описания 7.11.1972

Комитет ло делам изооретений и открытий

УДК 621.791.3 (088.8) лри Совете Министров

СССР

ЭСЕСОЮЗНА Я тгт:тygyc,ggggт;r <,". p

4 1;т. т (Автор изобретения

Я. М. Каневский

Заявитель

СПОСОБ ПАЙКИ И РАСПАЙКИ ИЗДЕЛИЙ

Изобретение относится к области пайки, в частности к способу пайки и распайки изделий, преимущественно печатных, плат.

Известен способ пайки и распайки изделий путем погружения в ванну с расплавленным припоем, при котором обеспечивают подъем припоя над уров нем ванны.

Цель изобретения .повысить качество паяного соединения и механизировать процесс пайки. 10

Для этого подъем припоя создают за счет капиллярных сил, возникающих при погружении в ванну с приложением давления пакета металлических сеток с уложенными на них изделиями. 15

Предложенный способ поясняется чертежом.

Ванна 1 с обогревателем 2 заполнена мелкопористым материалом, смачиваемым припоем и выступающим над по верхностью ван- 20 ны т.

Заполнитель должен обладать также упругостью и может быть выпол нен, например, в виде плоского .пакета, собранного из горизонтально уложенных мелкоячеистых латузтных 25 сеток.

Процесс пайки осуществляется следующим образом. Латунные сетки хорошо смачиваются расплавлетвным припоем. Благодаря этому последний в силу капиллярных свойств заполнителя ванны поднимается над уровнем ванны до верхнего ряда сеток.

Паяемую плату, предварительно покрытую флюсом, укладывают на выступающую поверхность заполнителя (положение 1) и прижимают (положение II). При этом заполлиитель В силу его упругих сВОйстВ сжимасгся, а припой равномерным слоем выступает иад его поверхностью и смачивает паяемую плату.

Пайка производится В течение долеи секунды.

Плату снимают, а заполштгель возвращается в ервоначальиое положение,.вттзттывая в себя находящийся иа поверхности припой.

Предмет изобретения

Способ пайки и распайки изделий, преимущественно печатных плат, в ванне с расплавленным припоем, при,котором обеопечиваюг подъем припоя иад уровнем ва« ны, отличаюи1ийся тем, что, с целью повышения качества паяиого соединения и механизации процесса пайки, подъем припоя создают с помощью капиллярных сил, возникающих ири погружении в ванну с приложением д;;.-.лоция пакета металлических сеток с у, .Ожеи1 ыми иа 0Нх изделиями.
