Реферат

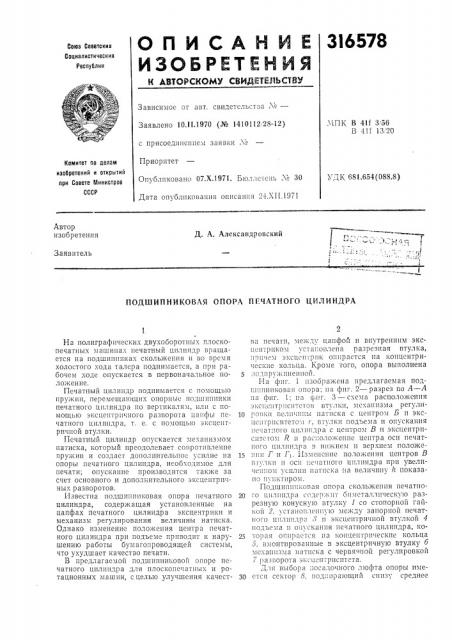

3l6 578

Союз Соеетских

Социалистических

Республик

Зависимое от авт. свидетельств"; ¹â€” !ПК В 411 3, 56

В 41f 13, 20

Заявлено 10.ll.1970 (№ 1410112. 28-12) с присоединением заявки ¹

Приоритет

Опубликовано 07.Х.1971. Бюл,!степь ¹ ЗО

Дата опубликования описания 24А11.1971

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 681.654(088.8) Автор изобретения

Д А Александровский

Заявитель

ПОДШ ИП Н И КОВАЯ ОПОРА П ЕЧАТНОГО ЦИЛ И НДРА

На полиграфических двухоборотных плоскопечатных машинах печатный цилиндр вращается»а подшигп!иках скольжеги1я и во время холостого хода талера поднимается, а при рабочем ходе опускается в первоначальное поло>кение.

Печатный цилиндр поднимается с помощью пружин, перемещающих опорны" подшипники печатного цилиндра по вертикалям, нли с помощью эксцентричного разворота цапфы печатного цилиндра, т. с. с помощью эксцентричной втулки.

Печатный цилиндр опускается механизмом натиска, который преодолевает сопротивление пружин и создает дополнительное усилие на опоры печатного цилиндра, необходимое для печати; опускание производится также за счет основного и дополнительного эксцентричных разворотов.

Известна подшипниковая опора печатного цилиндра, содержащая установленные на цапфах печатного цилиндра эксцечтрикн и механизм регулирования величины натиска.

Однако изменение поло>кения центр а печатного цилиндра при подъеме приводит к нарушению работы бумагопроводящей системы, что ухудшает качество печати.

В предлагаемой подшипниковой опоре печатного цилиндра для плоскопечатных и ротационных машин, с целью улучшения качества печати, между цапфой и внутренним экснснтриком ста!ювлена разрезная втулка, и,и!чем эксцс!1три!. Отlирастcя па к01!цснтрические кольца. Кроме того, опора выполнена

5 .:!Одпружиненной.

На фиг. 1 изображена предлагаемая подшиппиковая опора; на фиг. 2 — разрез по А — А на фиг. 1; на 1! иг. 3 — схема расположения эксцснтриснтстов втулки, механизма регули1О ровки геличинь! натиска с центром Б и эксцснтриситето г, втулки подъема и опускания нс.IBT!Iol цилиндра с центром В и эксцентриситстом R п расположение центра осн печатного цилиндра в нижнем и верхнем положе1s гпш I и 1 !. 1(змснсние положения центров В

11тулки н оси печатного цилиндра при увелитсш1ом усил!ш натиска на величин /г показано пу!1ктиром.

Подшипниl;ovasi опора скольжения печатно20 го цилиндра содержит биметаллическую разрезную конусную втулку 1 со стопорной гайкой 2, установлсшпю между запорной печатного цилш1дра Л и эксцентричной втулкой 4

Ilo.IúÐ. !1ÿ и 011 с! .ания печатного цилиндра, ко

25 торая опирается на концентрические кольца

5, вмонтированные в эксцентричную втулку 6 механизма натиска с червячной регулировкой

7 разворота эксцгнтриситета.

Для выбора посадочного люфта опоры име30 ется сектор 8, подпирающий снизу среднее

316о«78

Предмет изобрстспия!

cj) p Д

Сосгпвптс l M. Лиманова

Тскрсд Л. Гвдоиов

Коррскторви В. Петрова и Л. Корогод

Редактор H. Старостина

Заказ 345g/12 . Изд., и 1:!36 TII!)l >и -!73 Подписное

Ц(!ИИПИ Комитета ио дс;:и;i изойрстсii;li и огкрит:tll I,!Ill Сог!сто !гииистров СССР

Москва,, К-35, Рву!исков ги!б,;I,. 4/5

Типограф!гп, ир, Сапунова„2 концентрическое кольцо. Сектор овира -,«я на тарельчатые пружины 9, подвижно «;.!Лящие на регулировочных опорных II»!!lax 0 и tIp:. .,-.— назначенные для выбора посадочных зазоров в сопрягаемых деталях. 1(рохгс того, имеет«я опорный диск 11 с регулирово>игыж! в:пггамп

12, торцовая шайба 13 и компctt«ац:!он! .ь,с кольца 14.

Подъем и опускав»с печатного и.;лип,;ра производится за счет разворота эк«!ьс!гарика

4 на угол а с помощью тяги 15. Регулирование величины усилия натиска выполняет«я червячной регулировкой 7, которая псрсмсщctет положение центра В втулки натиска в ttоложение, изобрa>wet!!to= l!ytlt

1. Подш:.и!пиковая опора псчап!ого цилш.дра;гля полиграфических плоскопечатпых и ро5 тапио!.ных маш и> «одср>кащая установленные па I.àt. ôà. t печатного цилигдра эксцентрики и мсхапп3м регулировги!ия величины натиска, от>гигггггоша,гс.г тем, что, с целью улучшения качества печа,tt, между цапфой и эксцентри1Q ко. у«гч1!!о!!л«па 13 азрсзная Бту11(3, причем экспсптрик опирается на концентрические г;ол!и!а.

2. Подти пн!!иков а я oitop3 tlo и, 1, oT>Ill IQIoгггпл«я тстг> что ot;;.t III IIIo alt«I.,t подпружинен15 tto it.
