Реферат

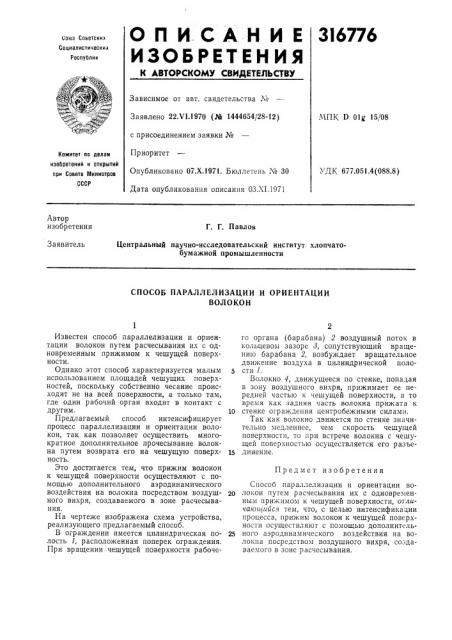

О П И СА Н И Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

3I6776

Союз Сонетски1

Социалистическин

Республик

Зависимое от авт. свидетельства ¹

Заявлено 22.V1.1970 (М 1444654/28-12) с присоединением заявки №

Приоритет

Опубликовано 07.Х.1971. Бюллетень ¹ 30

Дата опубликования описания 03.XI.1971

МПК D 01д 15/08

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 677.051.4(088.8) Автор изобретения

Г. Г. Павлов

Заявитель

Центральный научно-исследовательский институт хлопчатобумажной промышленности

СПОСОБ ПАРАЛЛЕЛИЗАЦИИ И ОРИЕНТАЦИИ

ВОЛОКОН

Предмет изобретения

Известен способ параллелизации и ориентации волокон путем расчесывания их с одновременным прижимом к чешущей поверхности.

Однако этот способ характеризуется малым использованием площадей чешущих поверхностей, поскольку собственно чесание происходит не на всей поверхности, а только там, где один рабочий орган входит в контакт с другим.

Предлагаемый способ интенсифицирует процесс параллелизации и ориентации волокон, так как позволяет осуществить многократное дополнительное прочесывание волокна путем возврата его на чешущую поверхность.

Это достигается тем, что прижим волокон к чешущей поверхности осуществляют с помощью дополнительного аэродинамического воздействия на волокна посредством воздушного вихря, создаваемого в зоне расчесывания.

На чертеже изображена схема устройства, реализующего предлагаемый способ.

В ограждении имеется цилиндрическая полость 1, расположенная поперек ограждения.

При вращении чешущей поверхности рабочего органа (барабана) 2 воздушный поток в кольцевом зазоре 8, сопутствующий вращению барабана 2, возбуждает вращательное движение воздуха в цилиндрической полости 1.

Волокно 4, движущееся по стенке, попадая в зону воздушного вихря, прижимает ее передней частью к чешущей поверхности, в то время как задняя часть волокна прижата к

10 стенке ограждения центробежными силами.

Так как волокно движется по стенке значительно медленнее, чем скорость чешущей поверхности, то при встрече волокна с чешущей поверхностью осуществляется его разъе15 динение.

Способ параллелизации и ориентации во2р локон путем расчесывания их с одновременным прижимом к чешущей поверхности, отличаюшийся тем, что, с целью интенсификации процесса, прижим волокон к чешущей поверхности осуществляют с помощью дополнитель25 ного аэродинамического воздействия на волокна посредством воздушного вихря, создаваемого в зоне расчесывания.

316776

Составитель A. Панкина

Редактор Н, Старостина Техред 3. Н. Тараненко Корректор Т. А. Бабакина

Заказ 3099/16 Изд. № 1298 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
