Реферат

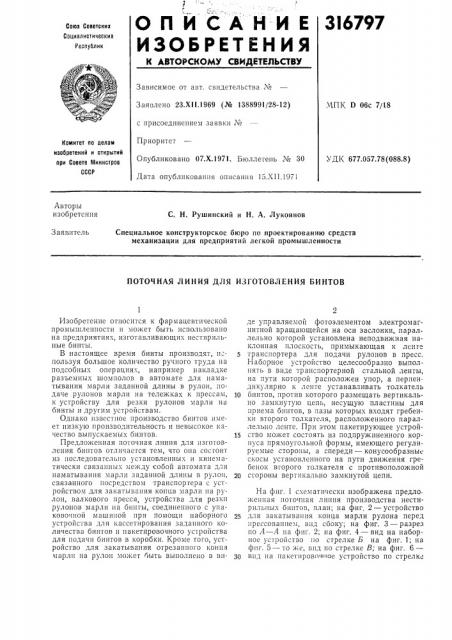

О П И С А Н-И Е

ИЗОБРЕТЕНИЯ

3I6797

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 23.XI I.1969 (№ 1388991/28-12) с присоединением заявки №

Приоритет

Опубликовано 07.Х.1971. Бюллетень № 30

Дата опубликования описания 15.XII.1971

МПК D 06с 7/18

Комитет по делам изобретений и открытий ори Совете 1т1иннстров

СССР

УДК 677.057.78(088.8) Авторы изобретения

С. Н. Рушинский и Н. А. Лукоянов

Специальное конструкторское бюро по проектированию средств механизации для предприятий легкой промышленности

Заявитель

ПОТОЧНАЯ ЛИНИЯ ДЛЯ ИЗГОТОВЛЕНИЯ БИНТОВ

Изобретение относится к фармацевтической промышленности и может быть использовано на предприятиях, изготавливающих нестприльные бинты.

В настоящее время бинты производят, »=пользуя большое количество ручного труда на подсобных операциях, например .накладке разъемных шомполов в автомате для наматывания марли заданной длины в рулон, подаче рулонов марли на тележках к прессам, к устройству для резки рулонов марли на бинты и другим устройствам.

Однако известное производство бинтов»меет низкую производительность и невысокое «ачество выпускаемых бинтов.

Предложенная поточная линия для»зготовления бинтов отличается тем, что о»а состоит из последовательно установленных и кинематически связанных между собой автомата для наматывания марли заданной длины в рулон, связанного посредством транспортера с устройством для закатывания конца марли»а рулон, валкового пресса, устройства для резки рулонов марли на бинты, соединенного с упаковочной машиной при помощи наборного устройства для кассетирования заданного количества бинтов и пакетировочного устройства для подачи бинтов в коробки. Кроме того, устройство для закатывания отрезанного конца чарли на рулон может быть выполнено в виде управляемой фотоэлементом электромагнитной вращающейся на оси заслонки, параллельно которой установлена неподвижная наклонная плоскость, примыкающая к ленте

S транспортера для подачи рулонов в пресс.

Наборное устройство целесообразно выпол»ять в виде транспортерной стальной ленты, на пути которой расположен упор, а перпендикулярно к ленте устанавливать толкатель

10 бинтов, против которого размещать вертикально замкнутую цепь, несущую пластины для приема бинтов, в пазы которых входят гребенки второго толкателя, расположенного параллельно ленте. При этом пакетирующее устрой15 ство может состоять из подпружиненного корпуса прямоугольной формы, имеющего регулируемые стороны, а спереди — конусообразные скосы установленного на пути движения гребенок второго толкателя с противоположной

20 стороны вертикально замкнутой цепи.

На фиг. 1 схематически изображена предложенная пото гная линия производства нестирильных б»»тов, план; на фиг. 2 — устройство для закатывания конца марли рулона перед прессованпем, впд сбоку; на фиг. 3 — разрез по А — А на фиг. 2; на фпг. 4 — вид на наборное устройство по стрелке Б на фиг. 1; на ф»г. 5 — то же, впд по стрелке В; на фиг. 6— в»д на пакет»ровоч»ое устройство по стрелке

316797

10 прото".êíóòû в коробку, чтобы они не терлись один о другой и не повреждали коробку во время ее движке?тия иа упаковочной машине.

1т,огда To÷êÿòcëü 27 уйдет в левое крайнее поло>кеттие, он делает выстой, равный десят:т двойным ходам толкателя 28. В это время на упаковочной машине 9, состоящей из двух I?3раллелт.ных бесконечных цепей 85 с укреплтптными на ее звеньях корытообразными гнездами 86 для вкладывания коробок 87, удерживаемых в иих направляющими 88 и 89, протиз пакетировочного устройства 29 встанет коробка с закрытым дном и раскрытыми передF?Hми клапанами.

Толкатель 27 опять движется вправо. толкая находящиеся на пяти пластинах 25 набор оого устройства двадцать бинтов, при этом они выталкива?От ттаходятциеся в пакетировочном устройстве предыдущие 20 бинтов в картонные коробки 87.

Картонные копобки прямоугольной формы изготагливаются иа картонной фабрике и поставляются с пеприклеенными клапаимттт в плоском виде (сдтти?тутьте по двум ттротпвоположным дл III?Ib?i? кромкам) .

В таком же виде (в плоской форме) они устанавливаются та устройство для подачи коробок в корытообразные гнезда упаковочной машины с помощью специальных IIppcocoK, действующих и тем разряжения воздуха от вакуум-насосов. ПО мере продвижения коробок на упаковочной машине открываются и закпываются клапан т, после заполнения битттами заклеиваются,;I готовые корооки выталкиваются.

Все движения толкателей наборного, пакетировочного устройства и операции на упаковочной машине кинематически связаны между собой. Движение стальной ленты наоорного устройства осуществляется от индивидуального электродвигателя.

На упаковочной машине 9 установлена электроблокировка для учета количества заполненных коробок.

Над стальной лентой наборного устройства установлены фотоэлементы, определяющие наличие бинтов на ленте. В случае отсутствия их на ленте, а также отсутствия коробок в упаковочной маитине, вся система останавливается и по мере поступления бинтов и коробок снова автоматически включается в работу.

Так??м образом, приме?те???те в пото тной автоматизированной лштии всех перечислеттных машин и механизмов в соответствии с технологическим процессом производств". иестирильвы i бинтов резко повышает произвол? гелт.ность труда. создает пото?1?ocTb, улучшает культуву производства и качество вьтпускаехтой продукции.

Предмет изобретения

1. Поточная линия для изготовлен??я бинтов, отличатоцался тем, что, с целью повьипепиH производптелытости т качества бин ов, Она состоит из последователы?О ycTa?To?:. e???,ITx и кииематически сгязанчых хтежду coбой аг>том-".та для ттаматьтва?тия марли "-,à.i"T!?íoö, .÷è!?II в рулон, связа. ного посредством транспортера с устройством ?ля закатывания кошта мар IH на руlo?T, валково"o пресса, устройства для вез?<?? рулонов марли т .а бинты, соедиисшчого с упаковочной машттпой при помощи наборного устройства для кассетирования заданного количества бинтов, пакетировочного ycTpo .TcTва для подачи бинтов в корооктт.

2. Поточная личия по п. 1, отличатотаяся тем, чтo устройство для закатыгания отрезан?тОГО КОН;та МаРЛИ На РУЛОН ВЫ?-ОЛНЕНО: ВИДЕ

УПЭЯВЧЯЕМОЙ фОТОЭЛЕМЕНТОХ? ЭЛЕКТРОМаГНИТнои вращаюттпейся па оси заслонк:T. пара. лельно которой установлена наклонная плоскость, примыкающая и ленте транспортера для подачи пулонов в пресс.

3. Поточная лттттття по ... 1, отлииатоитачсл тем, что наборное устройство выполнено в виде транспортной cTpëüío?T ленты, иа пути которой расположе:T упор, а нерпе?тдтткуля . и и ленте установлен толкатель бинтов, против которого размещена вертикалт.то за1?к?тугая цепь, несущая пластины для приема бтштотт, в пазь? которых входят гребенки второго толкателя, расположенного параллельно ленте.

4. Поточная лента по п. 1, отличаютцачся тем, что пакетирующее устройство состоит из подпружиненного корпуса прямоугольной формы, имеющего регулируемые стороны, а спереди — конусообразные скосы установленного на пути движен IH гребенок второго то".êHTåëÿ с протигоположной стороны вертикально замкнутой цепи.
