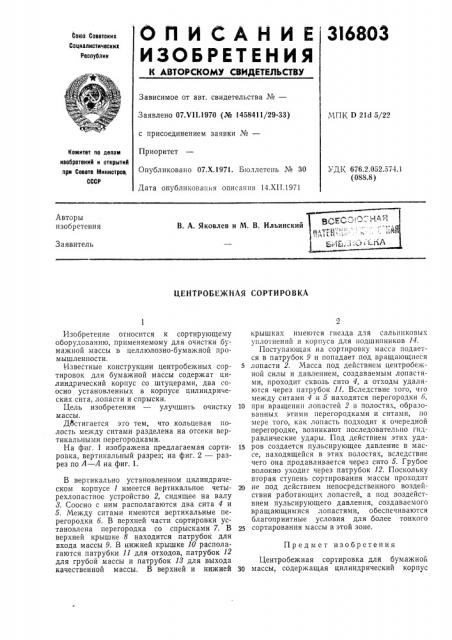

О П И С А Н И Е 3l6803
Союа Советских
Социалистических
Республик
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЯЬСТВУ
Зависимое от авт. свидетельства №вЂ”
Заявлено 07.Ч11.1970 (Эй 1458411/29-33) с присоединением заявки №вЂ”
Приоритет
Опубликовано 07.Х.1971. Б|оллетепь № 30
Дата опубликования описания 14.XII.1971
МПК D 21d 5/22
Комитет по пелаы иаооретений и открытий при Совете Министров, СССР
УДК 676,2,052.574.1 (088.8) Авторы изобретения
В. А. Яковлев и М. В. Ильинский
Заявитель
ЦЕНТРОБЕЖНАЯ COPTHPOBKA
Предмет изобретения
Изобретение относится к сортирующему оборудованию, применяемому для очистки бумажной массы в целлюлозно-бумажной промышленности, Известные конструкции центробежных сортировок для бумажной массы содержат цилиндрический корпус со штуцерами, два соосно установленных в корпусе цилиндрических сита, лопасти и спрыски.
Цель изобретения — улучшить очистку массы.
Достигается это тем, что кольцевая полость между ситами разделена на отсеки вертикальными перегородками.
На фиг. 1 изображена предлагаемая сортировка, вертикальный разрез; на фиг. 2 — разрез по А — А на фиг. 1.
В вертикально установленном цилиндрическом корпусе 1 имеется вертикальное четырехлопастное устройство 2, сидящее на валу
8. Соосно с ним располагаются два сита 4 и
5. Между ситами имеются вертикальные перегородки 6. В верхней части сортировки установлена перегородка со спрысками 7. В верхней крышке 8 находится патрубок для входа массы 9. В нижней крышке 10 располагаются патрубки 11 для отходов, патрубок 12 для грубой массы и патрубок 1З для выхода качественной массы. В верхней и нижней крышках имеются гнезда для сальниковых уплотнений и корпуса для подшипников 14.
Поступающая на сортировку масса подается в патрубок 9 и попадает под вращающиеся
5 лопасти 2. Масса под действием центробежной силы и давлением, создаваемым лопастями, проходит сквозь сито 4, а отходы удаляются через патрубок 11. Вследствие того, чго между ситами 4 и 5 находятся перегородки 6, 10 при вращении лопастей 2 в полостях, образованных этими перегородками и ситами, по мере того, как лопасть подходит к очередной перегородке, возникают последовательно гидравлические удары. Под действием этих удатч ров создается пульсирующее давление в массе, находящейся в этих полостях, вследствие чего она продавливается через сито 5. Грубое волокно уходит через патрубок 12. Поскольку вторая ступень сортирования массы проходит не под действием непосредственного воздействия работающих лопастей, а под воздействием пульсирующего давления, создаваемого вращающимися лопастями, обеспечиваются благоприятные условия для более тонкого
25 сортирования массы в этой зоне.
Центробежная сортировка для бумажной
30 массы, содержащая цилиндрический корпус
@02.2
Составитель С, Чуйкнн
1зсдактор С. Ежкова
Техред Л. Богданова Корректор И. М. Шматова
Заказ 345517 Изд. № 1457 Тираж 473 Подписное
Ц11ИИПИ Комитета по делам изобретений и откргатпй прп Совстс Министров ССС1
Москва, 7К-35, 1 аугиская наб., д. 4/5
Типография, пр. Сапунова, 2 со штуцерами, два соосно установленных в корпусе цилиндрических сита, лопасти и спрыски, отличавшаяся тем, что, с целью улучшения очистки массы, кольцевая полость между ситами разделена на отсеки вертикальными перегородками.
