Реферат

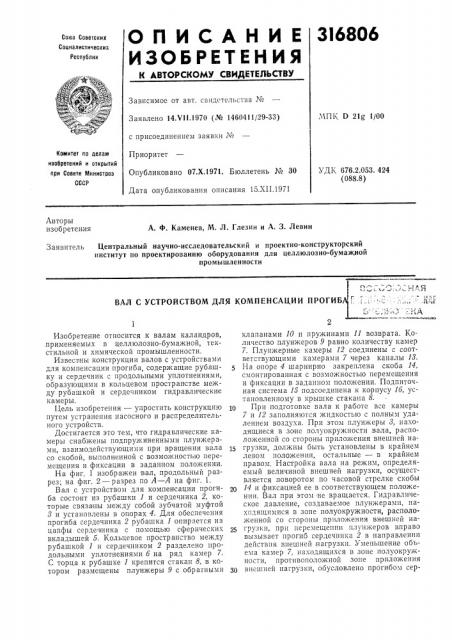

ОПИСАНИЕ 3I6806

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства М.ЧПК D 21g 1/00

Заявлено 14.VI I.1970 (№ 1460411/29-33) с присоединением заявки №

Комитет по делам изобретений и открытий при Совете Министроз

СССР

Приоритет

Опубликовано 07.Х.1971. Бюллетень № 30

Дата опубликования описания 15.XII.1971

УДК 676.2.053. 424 (088.8) Авторы изобретения

А. Ф. Каменев, М. Л. Глезин и A. 3. Левин

Заявитель Центральный научно-исследовательский и проектно-конструкторский институт по проектированию оборудования для целлюлозно-бумажной промышленности! ГЪ, Ь (4., tr., . .)c -.Ë

ВАЛ С УСТРОЙСТВОМ ДЛЯ КОМПЕНСАЦИИ ПРОГИБ .

1 2

Изобретение относится к валам каландров, .применяемых в целлюлозно-бумажной, текстильной и химической промышленности.

Известны конструкции валов с устройствами для компенсации прогиба, содержащие рубашку и сердечник с продольными уплотнениями, образующими в кольцевом пространстве между рубашкой и сердечником гидравлические камеры.

Цель изобретения — упростить конструкцию 1о путем устранения насосного и распределительного устройств.

Достигается это тем, что гидравлические камеры снабжены подпружиненными плунжерами, взаимодействующими при вращении вала со скобой, выполненной с возможностью перемещения и фиксации в заданном положении.

На фиг. 1 изображен вал, продольный разрез; на фиг. 2 — разрез по А — А на фиг. 1.

Вал с устройством для компенсации проги- 20 ба состоит из рубашки 1 и сердечника 2, которые связаны между собой зубчатой муфтой

8 и установлены в опорах 4. Для обеспечения прогиба сердечника 2 рубашка 1 опирается на цапфы сердечника с помощью сферических вкладышей 5. Кольцевое пространство между рубашкой 1 и сердечником 2 разделено продольными уплотнениями б на ряд камер 7.

С торца к рубашке 1 крепится стакан 8, в котором размещены плунжеры 9 с обратными зо клапанами 1О и пружинами 11 возврата. Количество плунжеров 9 равно количеству камер

7. Плунжерные камеры 12 соединены с соответствующими камерами 7 через каналы 13.

На опоре 4 шарнирно закреплена скоба 14, смонтированная с возможностью перемещения и фиксации в заданном положении. Подпиточная система 15 подсоединена к корпусу 16, установленному в крышке стакана 8.

При подготовке вала к работе все камеры

7 и 12 заполняются жидкостью с полным удалением воздуха. При этом плунжеры 8, находящиеся в зоне полуокружности вала, расположенной со стороны приложения внешней нагрузки, должны быть установлены в крайнем левом положении, остальные — в крайнем правом. Настройка вала на режим, определяемый величиной внешнеи нагрузки, осуществляется поворотом по часовой стрелке скобы

14 и фиксацией ее в соответствующем положении. Вал при этом не вращается. Гидравлическое давление, создаваемое плунжерами, находящимися в зоне полуокружности, расположенной со стороны приложения внешней нагрузки, прп перемещении плунжеров вправо вызывает прогиб сердечника 2 в направлении действия внешней нагрузки. Уменьшение объема камер 7, находящихся в зоне полуокружности, противоположной зоне приложения внешней нагрузки, обусловлено прогибом сер3 !Р6866 де,(иик(! 2 и Вызывает Гlеретскa?1!1? ж:t;t,(oc("1? из камер 7 в сообщающиеся " пп!ип чср, палы 13 плунж. рные камсгы 1, та(:. К«к 11,-,",:— свободно 1!cpc. ic!I:,a i !?Ся в.tcr,n.

Объем и;!у1пжсрнык камер 12 определяс Гсil

1?Гакси. ?!альГ!ОГ! Ве:iH i!tt!OÉ вне!н!!e:i !tacpi. зкii, жесткостью рубашки 1 и сердечник". 2. При последующем вращении вала этот режим, Г. с. прогиб сердечника 2, поддержт!.,1ается iiÎc" 0янным, потому что осевое псрсм щснис плупжеров в зоне полуокружностп, расположенной со стороны приложения внешней нагрузки, сохраняется постоянным при ко1ггакте плуп> срОВ с0 скОООЙ 1, находяшейся В фикс(!рОВ !klIoi>I положении. Утечка жидкости из полостей давления компенсируется посредством ;!одпиточной системы 15 при незначительном дагл".:itи!. !эрез 1(спо tea:!:!t!!Й,01? i, « .26 !! 0(,; 1".?ы(-

" ?:.: .;1!! (,! 1(1! p c;?, и (.T il 3 0 б р с и с и и sl

Ea;t с устройством для кî«iie lсац1(и nporuGa, содержащий руоашку и ccp;;c!1ик с ироД О Л!? Н Ы \11 t П Л G i П С!? И Я т I И, 0 и Р « . ?, 10 I и l! . !! В !: О Л Ь10 цепом пространстве мс(жду ру((яшкой и ссрД С Ч и И K O М Г И Д Р " В Л И и С С и I I (. К <1 .? 1(. 0 Ы, О т 2 (2 -I 4? О?— и!ийст2 тем, iTQ? с целью упрощс:I!я копстру(ЦИИ, ГИ .,Б аВЛИЧЕСКИЕ Ка. ?. ЕРЬ. Сна ОжС:! Ы . ic;( пружи снпь1мт! плунжерам(,? взаимодействую15 ш„. мн при гращенпи вала со скооой, вы-10лпен.IG!I с возмо кностью перемещения 1! фик— сации в заданном положении.
