Приспособление для крепления круглых эластичных продольных прокладок к стеновой панели здания

Приспособление для крепления круглых эластичных продольных прокладок к стеновой панели здания

Иллюстрации

Показать все

Реферат

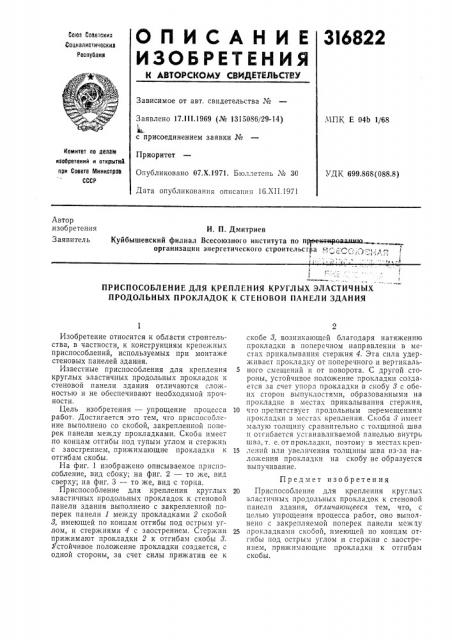

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соаетскик

Социалистически»

Реслублик

Зависимое от авт. свидетельства №

Заявлено 17.lll.1969 (№ 1315086/29-14)

Й: с присоединением заявки №

ЫПК Е 04Ь 1 68

Комитет ло делам иаобретеиий и открытий лри Совете Мииистроо

СССР

Приоритет

Опубликовано 07.Х.1971. Бюллетень № 30

Дата опубликования описания 1б,XII.1971

УДК 699.868 (088.8) Автор изобретения

Заявитель

И, П. Дмитриев

Куйбышевский филиал Всесоюзного института по пр1еежн1аовашыа организации энергетического строительства 1-;.:.с -:;.,";:. т

ПРИСПОСОБЛЕНИЕ ДЛЯ КРЕПЛЕНИЯ КРУГЛЫХ ЭЛАСТИЧНЫХ

ПРОДОЛЬНЫХ ПРОКЛАДОК К СТЕНОВОЙ ПАНЕЛИ ЗДАНИЯ

Изобретение относится к области строительства, в частности, к конструкциям крепежных приспособлений, используемых при монтаже стеновых панелей здания.

Известные приспособления для крепления круглых эластичных продольных прокладок к стеновой панели здания отличаются сложностью и не обеспечивают необходимой прочности.

Цель изобретения — упрощение процесса работ. Достигается это тем, что приспособление выполнено со скобой, закрепленной поперек панели между прокладками. Скоба имеет по концам отгибы под тупым углом и стержни с заострением, прижимающие прокладки к отгибам скобы.

На фиг. 1 изображено описываемое приспособление, вид сбоку; на фиг. 2 — то же, вид сверху; на фиг. 3 — то же, вид с торца.

Приспособление для крепления круглых эластичных продольных прокладок к стеновой панели здания выполнено с закрепленной поперек панели 1 между прокладками 2 скобой .т, имеющей по концам отгибы под острым углом, и стержнями 4 с заострением. Стержни прижимают прокладки 2 к отгибам скобы 3.

5 стойчивое положение прокладки создается, с одной стороны, за счет силы прижатия ее к скобе 8, возникающей благодаря натяженшо прокладки в поперечном направлении в местах прикалывания стержня 4. Эта сила удерживает прокладку от поперечного и вертикаль5 ного смещений и от поворота. С другой стороны, устойчивое положение прокладки создается за счет упора прокладки в скобу 3 с обеих сторон выпуклостями, образованными на прокладке в местах прикалывания стержня, 10 что препятствует продольным перемещениям прокладки в местах крепления. Скоба 8 имеет малую толщину сравнительно с толщиной шва и отгибается устанавливаемой панелью внутрь шва, т, е. от прокладки, поэтому в местах креп15 лений или увеличения толщины шва из-за наложения прокладки на скобу не образуется выпучивание.

Предмет изобретения

20 Приспособление для крепления круглых эластичных продольных прокладок к стеновой панели здания, отличающееся тем, что, с целью упрощения процесса работ, оно выполнено с закрепляемой поперек панели межцу

25 прокладками скобой, имеющей по концам отгибы под острым углом и стержни с заострением, прижимающие прокладки к отгпбам скобы.

Фиг.2

Составитель И. Воллер

Техред T. Т. Ускова Корректоры: А. П. Васильева и И. М. Шматова

Редактор Е, Дайч

Типография, пр. Сапунова, 2

Заказ 3457/4 Изд. № 1451 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 5К-35, Раушская наб., д. 4 5
