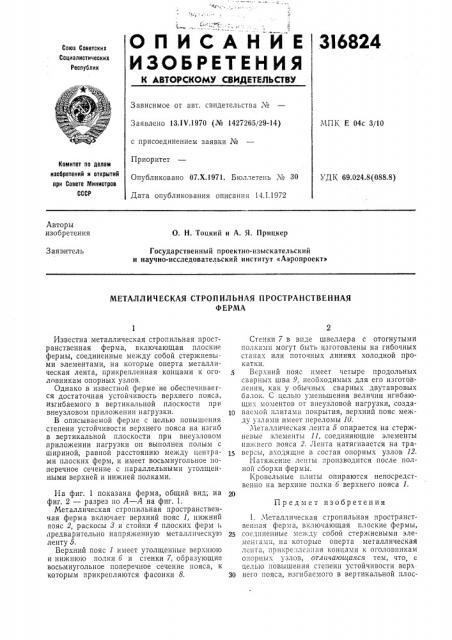

i. I ! (О П И С А Н И Е 316824

Союз Советских

Социалистических

Республик

ИЗОЬРЕт ЕНИЯ

К АВТОРСКОМУ СВКДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 13.1V.1970 (№ 1427265/29-14) с присоединением заявки №

Приоритет

Опубликовано 07.Х.1971. Бюллетень № 30

Дата опубликования описания 14.1.1972

МПК E 04с 3/10

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 69.024.8(088.8) Авторы изобретения

О. H. Тоцкий и А. Я. Прицкер

Заявитель

Государственный проектно-изыскательский и научно-исследовательский институт «Аэропроект»

МЕТАЛЛИЧЕСКАЯ СТРОПИЛЬНАЯ ПРОСТРАНСТВЕННАЯ

ФЕРМА

Предмет изобретения

Известна металлическая стропильная пространственная ферма, включающая плоские фермы, соединенные между собой стержневыми элементами, на которые оперта металлическая лента, прикрепленная концами к огoловникам опорных узлов.

Однако в известной ферме не обеспечиваегся достаточная устойчивость верхнего пояса, изгибаемого в вертикальной плоскости при внеузловом приложении нагрузки.

В описываемой ферме с целью повышения степени устойчивости верхнего пояса на изгиб в вертикальной плоскости при внеузловом приложении нагрузки он выполнен полым с шириной, равной расстоянию между центрами плоских ферм, и имеет восьмиугольное поперечное сечение с параллельными утолщенными верхней и нижней полками.

На фиг. 1 показана ферма, общий вид; на фиг. 2 — разрез по А — А на фиг. 1.

Металлическая стропильная пространственчая ферма включает верхний пояс 1, нижний пояс 2, раскосы 8 и стойки 4 плоских ферм предварительно напряженную металлическуIо ленту 5.

Верхний пояс 1 имеет утолщенные верхнюю и нижнюю полки б и стенки 7, образующие восьмиугольное поперечное сечение пояса, к которым прикрепляются фасонки 8.

Стенки 7 в виде швеллера с отогнутыми полками могут быть изготовлены на гибочных станах или поточных линиях холодной прокатки, 5 Верхний пояс имеет четыре продольных сварных шва 9, необходимых для его изготовления, как у обычных сварных двутавровых балок. С целью уменьшения величин игибающих моментов от внеузловой нагрузки, созда10 ваемой плитами покрытия, верхни11 пояс между узлами имеет переломы 10.

Металлическая лента 5 опирается на стержневые элементы 11, соединяющие элементы нижнего пояса 2. Лента натягивается на тра15 версы, входящие в состав опорных узлов 12.

Натяжение ленты производится после полной сборки фермы.

Кровельные плиты опираются непосредственно на верхние полки б верхнего пояса 1.

1. Металлическая стропильная пространственная ферма, включающая плоские фермы, 25 соединенные между собой стержневыми элемен! ах1и, на KQTophrc оперта металлическая ленra, прикре.!ле;!ая концами к оголовникам опорных узлов, отличаютцаяся тем, что, с целью повышения степени устойчивости верх

30 него пояса, изгибаемого в вертикальной плос316824

Составитель Б. Спивак

Корректоры: Л. Бадылама и E. Иихеева

Редактор E. Да11ч

Текрсд Т. Ускова

Заказ 3776/5 Изд. ¹ 1542 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, К-35, Рау|пская иаб., д. 4,5

Типография, пр. Сапунова, 2 кости при внеузловом приложении нагрузки, он выполнен полым с шириной, равной расстоянию между центрами плоских ферм.

2. Стропильная ферма по п. 1, отлича оlgаяся тем, что верхний пояс выполнен восьмиугольного поперечного сечения и имеет параллельные утолщенные верхшою и нижнюю полки.
