Патент ссср 316830

Патент ссср 316830

Иллюстрации

Показать все

Реферат



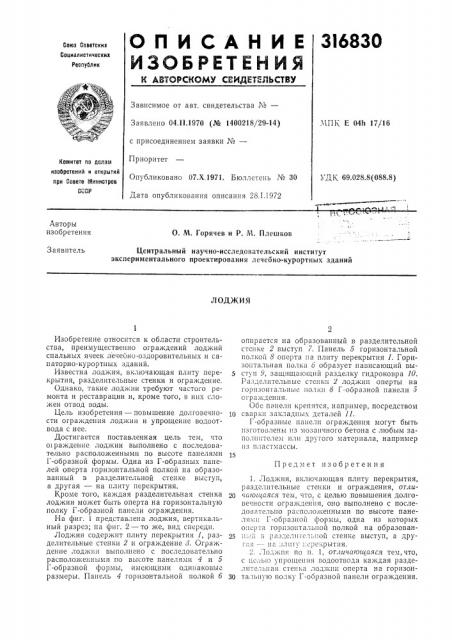

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

И АВ7ОРСКОМУ СВИДЕ7ЕЛЬС7ВУ

3l6830

Союэ Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹â€”

Заявлено 04.II.1970 (№ 1400218/29-14) с присоединением заявки №вЂ”

Приоритет

Опубликовано 07.Х.1971. Бюллетень № 30

Дата опубликования описания 28.1.1972

МПК E 04h 17/16

Комитет по делам изобретеиий и открытий при Совете Министров

СССР

УДК 69.028.8(088.8) Авторы изобретения

О. М. Горячев и Р. М. Плешков

Заявитель

Центральный научно-исследовательский институт экспериментального проектирования лечебно-курортных зданий

ЛОДЖИЯ

Предмет изобретения

Изобрегение относится к области строительства, преимущественно ограждений лоджий спальных ячеек лечебно-оздоровительных и санаторно-курортных зданий.

Известна лоджия, включающая плиту перекрытия, разделительные стенки и ограждение.

Однако, такие лоджии требуют частого ремонта и реставрации и, кроме того, в них сложен отвод воды.

Цель изобретения — повышение долговечности ограждения лоджии и упрощение водоотвода с нее.

Достигается поставленная цель тем, что о раждение лоджии выполнено с последовательно расположенными по высоте панелями

Г-образной формь . Одна из Г-образных панелей оперта горизонтальной полкой на образованный в разделительной стенке высту п, а другая — на плиту перекрытия.

Кроме того, каждая разделительная стенка лоджии может быть оперта на горизонтальную полку Г-образной панели ограждения.

На фиг. 1 представлена лоджия, вертикальный разрез; на фиг. 2 — то же, вид спереди.

Лоджия содержит плиту перекрытия 1, разделительные степки 2 и ограждение 8. Ограждение лоджии выполнено с последовательно расположенными по высоте панелями 4 и 5

Г-образной формы, имеющими одинаковые размеры. Панель 4 горизонтальной полкой б опирается на образованный в разделительной стенке 2 выступ 7. Панель 5 горизонтальной полкой 8 оперта па плиту перекрытия 1. Горизонтальная полка 5 образует нависающий вы5 ступ 9, защищающий разделку гидроковра 10.

Разделительные стенки 2 лоджии оперты на горизонтальные полки 8 Г-образной панели 5 ограждения.

Обе панели крепятся, например, посредством

10 сварки закладпых деталей 11.

Г-образные панели ограждения могут быть изготовлены из мозаичного бетона с любым заполнителем или другого материала, например пз пластмассы.

1. Лоджия, включающая плиту перекрытия, разделительные стенки и ограждения, отли2Q чаюитаяся тем, что, с целью повышения долгове шости ограждения, оно выполнено с последов-".Tåëüíî расположенными по высоте панеллмп Г-образной формы, одна из которых опсрта горизонтальной полкой на образован25 ii::. .;i в 1! аз,елптелы1ой стенке Выступ, а дру г;;я — на плиту i:срекрытпя.

".,Io. жпя по и. 1, отличаютиаяся тем, что, с целью упрощения водоотвода каждая разделительная стенка лоджии оперта на горизон30 та ii»bio полку Г-образной панели ограждения, Редактор Е. Дайч
