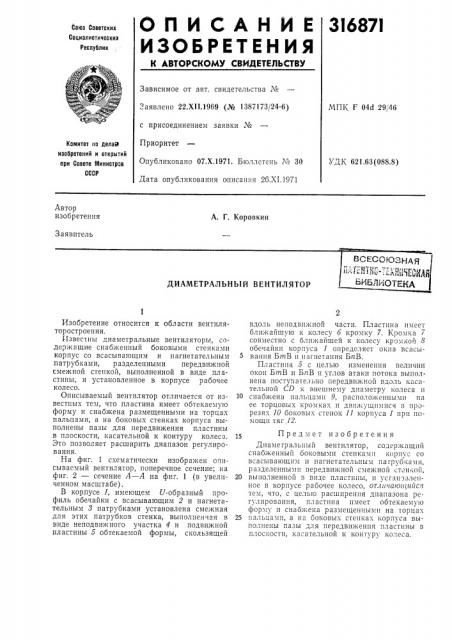

ОПИСАНИЕ 3I687l

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союа Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 22.Х11.1969 (№ 1387173/24-6) с присоединением заявки №

Приоритет

Опубликовано 07.Х.1971. Бюллетень № 30

Дата опубликования описания 26.XI.1971

МПК F 04d 29(46

Комитет по делаа изобретений и открытий при Совете Мииистрав

СССР

УДК 621.63(088.8) Автор изобретения

А. Г. Коровкин

Заявитель

ВСЕСС ОЗНдд и,-:; 1 ;,. 1 pi I,1(1 I1$1Ig щ

ДИАМЕТРАЛЬНЬ1Й ВЕНТИЛЯТОР

Изобретение относится к области вентиляторостроения.

Извес ны диаметральные вентиляторы, содержащие снабженный боковыми стенками корпус со всасывающим и нагнетате IbHbIM патрубками, разделенными передвижной смежной стенкой, выполненной в виде пластины, и установленное в корпусе рабочее колесо.

Описываемый вентилятор отличается от известных тем, что пластина имеет обтекаемую форму и снабжена размещенными на торцах пальцами, а на боковых стенках корпуса выполнены пазы для передвижения пластины в плоскости, касательной к контуру колеса.

Это позволяет расширить диапазон регулирования.

На фиг. 1 схематически изображен описываемый вентилятор, поперечное сечение; на фиг. 2 — сечение А — А на фиг. 1 (в увеличенном масштабе).

В корпусе 1, имеющем U-образный профиль обечайки с всасывающим 2 и нагнетательным 3 патрубками установлена смежная для этих патрубков стенка, выполненчая в виде неподвижного участка 4 и подвижной пластины 5 обтекаемой формы, скользящей вдоль неподвижной части. Пластина имеет ближайшую к колесу 6 кромку 7. Кромка 7 совместно с ближайшей к колесу кромкой 8 обечайки корпуса 1 определяет окна всасы5 вания БтВ и нагнетания БиВ.

Пластина 5 с целшо изменения величин окон 5mB и БпВ и углов атаки потока выполнена поступательно передвижной вдоль касательной С0 к внешнему диаметру колеса и

10 снабжена пальцами 9, расположенными на ее торцовых кромках и движущимися в прорезях 10 боковых стенок 11 корпуса 1 при помощи тяг 12.

15 Предмет изобретения

Диаметральный вентилятор, содержащий снабженный боковыми стенками корпус со всасывающим и агнетательным пагруоками, р a3ge IeHIIbnIII передвижной смежной стен oй, 20 выполненной в виде пластины, и усгапзвленное в корпусе рабочее колесо, от.шчаюпушся тем, что, с целью расширения диапазона регулирования, пластина имеет обтекаемую форму и снабжена размещенными на торцах

25 пальцами, а па ооковы cTeнках корпуса Выполнены пазы для передвижения пластины в плоскости, касательной к контуру ко",åñà, ы2 !
