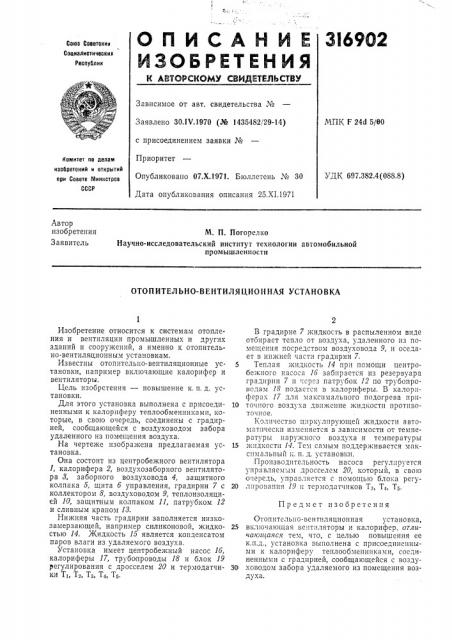

3l6 962

Союз Соеетскин

Социалистическиз

Республик

Зависимое от авт. свидетельства №

Заявлено ЗОЛЧ.1970 (Ko 1435482/29-14) с присоединением заявки №

Приоритет

Опубликовано 07.Х.1971. Бюллетень № 30

Дата опубликования описания 25.XI.1971

МПК F 24d 5/90

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 697.382.4 (088.8) Автор изобретения

Заявитель

М. П. Погорел <о

Научно-исследовательский институт технологии автомобильной промышленности

ОТОПИТЕЛЬНО-ВЕНТИЛЯЦИОННАЯ УСТАНОВКА

Предмет изобретения

Изобретение относится к системам отопления и вентиляции промышленных и других зданий и сооружений, а именно к отопительно-вентиляционным установкам.

Известны отопительно-вентиляционные установки, например включающие калорифер и вентиляторы.

Цель изобретения — повышение к. п.д. установки.

Для этого установка выполнена с присоединенными к калориферу теплообменниками, которые, в свою очередь, соединены с градирней, сообщающейся с воздуховодом забора удаленного из помещения воздуха.

На чертеже изображена предлагаемая установка, Она состоит из центробежного вентилятора

1, калорифера 2, воздухозаборного вентилятора 8, заборного воздуховода 4, защитного колпака 5, щита 6 управления, градирни 7 с коллектором 8, воздуховодом 9, теплоизоляцией 10, защитным колпаком 11, патрубком 12 и сливным краном 18.

Нижняя часть градирни заполняется низкозамерзающей, например силиконовой, жидкостью 14. Жидкость 15 является конденсатом паров влаги из удаляемого воздуха.

Установка имеет центробежный насос 16, калориферы 17, трубопроводы 18 и блок 19 регулирования с дросселем 20 и термодатчиКИ TI, Т2> Тз> Т4> Т5

В градирне 7 жидкость в распыленном виде отбирает тепло от воздуха, удаленного из помещения посредством воздуховода 9, и оседает в нижней части градирни 7.

5 Теплая жидкость 14 при помощи центробежного насоса 16 забирается из резервуара градирни 7 и 1ерез патрубок 12 по трубопроводам 18 подастся в калориферы. В калориферах 17 для максимального подогрева при10 То 11101 о воздух двпжеч1пе ?I II+IiocTII IlpoTIIBoточное.

Количество циркулирующей жидкости автоматически изменяется в зависимости от температуры нарун но"o возду а и температуры

1>: жидкости 14. Тем самым поддерж»вается макспмальньш к. п. д. установки.

Производительность насоса регулируется управляемым дросселем 20, который, в свою очередь, управляется с помощью блока регу20 лпроваппя 19 и термодатчиков Т5, Т4, Т5.

Отопительно-вентиляционная установка, 25 включающая ве,òëëÿòoðû и калорифер, отличатоатаяся тем, что, с целью повышения ее к.п.д., установка выполнена с присоединенными к калориферу теплообменниками, соединенными с градирней, сообщающейся с возду30> ховодом забора удаляемого из помещения воздуха.
