Реферат



3!б 926

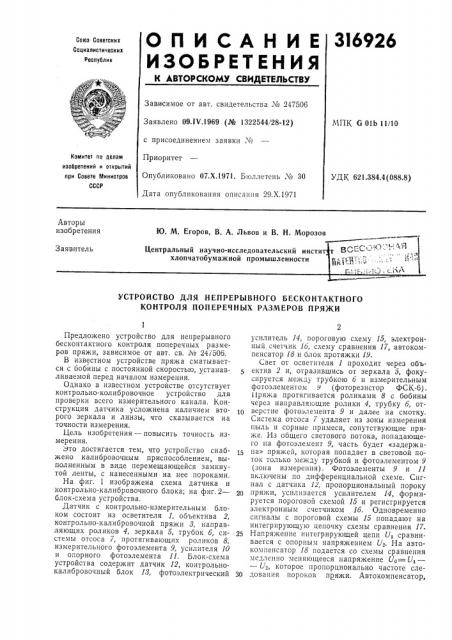

О П И СА Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства № 247506

Заявлено 09.IV.1969 (№ 1322544/28-12) с присоединением заявки ¹

Приоритет

Опубликовано 07.Х.1971. Бюллетень Ле 30

Дата опубликования описания 29.Х.1971

МПК G 01b 11/10

Комитет по аелам изобретений н открытий при Совете Министров

СССР

УДК 621.384.4(088.8) Авторы изобретения

Ю. М. Егоров, В. А. Львов и В. H. Морозов

Центральный научно-исследовательский инстит хлопчатобумажной промышленности

Заявитель

УСТРОЙСТВО ДЛЯ НЕПРЕРЫВНОГО БЕСКОНТАКТНОГО

КОНТРОЛЯ ПОПЕРЕЧНЫХ РАЗМЕРОВ ПРЯНИКИ

Предложено устройство для непрерывного бесконтактного контроля поперечных размеров пряжи, зависимое от авт. св. ¹ 241506.

В известном устройстве пряжа сматывается с бобйны с постоянной скоростью, устанавливаемой перед началом измерения.

Однако в известном устройстве отсутствует контрольно-колибровочное устройство для проверки всего измерительного канала. Конструкция датчика усложнена наличием второго зеркала и линзы, что сказывается на точности измерения.

Цель изобретения — повысить точность измерения.

Это достигается тем, что устройство снабжено калибровочным приспособлением, выполненным в виде перемещающейся замкнутой ленты, с нанесенными на нее пороками.

На фиг. 1 изображена схема датчика и контрольно-калибровочного блока; на фиг. 2— блок-схема устройства.

Датчик с контрольно-измерительным блоком состоит из осветителя 1, объектива 2, контрольно-калибровочной пряжи 8, направляющих роликов 4, зеркала 5, трубок 6, системы отсоса 7, протягивающих роликов 8, измерительного фотоэлемента 9, усилителя 10 и опорного фотоэлемента 11. Блок-схема устройства содержит датчик 12, контрольнокалибровочный блок 18, фотоэлектрический усилитель 14, пороговую схему 15, электронный счетчик 16, схему сравнения 17, автокомпенсатор 18 и блок протяжки 19.

Свет от осветителя 1 проходит через объектив 2 и, отразившись от зеркала 5, фокуСНр) ется между ТруohOK 6 H H3AMpHTeJIbHbIM фотоэлементом 9 (фоторезистор ФСК-6) .

11ряжа протягивается роликами 8 с бобины через направляющие ролики 4, трубку 6, отто верстие фотоэлемента 9 и далее на смотку.

Система отсоса 7 удаляет из зоны измерения пыль и сорные примеси, сопутствующие пряже. Из общего светового потока, попадающего на фотоэлемент 9, часть будет «задержа1ч на» пряжей, которая попадает в световой поток только между трубкой и фотоэлементом 9 (зона измерения). Фотоэлементы 9 и 11 включены по дифференциальной схеме. Сигнал с датчика 12, пропорциональный пороку

2р пряжи, усиливается усилителем 14, формируется пороговой схемой 15 и регистрируется электронным счетчиком 16. Одновременно сигналы с пороговой схемы 15 попадают на интегрирующую цепочку схемы сравнения 17.

2s Напряжение интегрирующей цепи U> сравнивается с опорным напряжением U2. На автокомпенсатор 18 подается со схемы сравнения медленно меняющееся напряжение Уо=Ут— — U>, которое пропорционально частоте сле3р дования пороков пряжи. Автокомпенсатор, 316926

Риг 2

Тираж 473 Подписное

Заказ 3047)11 Изд. ЛЪ 1293

ЦИИИПИ

Типография, пр. Сапунова, 2 на выходе которого включен реверсивный шаговой искатель, управляет переключением выводов трансформатора питания якорной обмотки мотора протяжки. При уменьшении числа пороков на единице длины пряжи на- 5 пряжение с7а уменьшается, В этом случае авто компенсатор увеличивает напряжение на якорной обмотке и, следовательно, увеличивает скорость протягивания пряжи. Увеличение числа пороков, наоборот, приводит к 10 уменьшению скорости протягивания пряжи.

Таким образом, система автоматического регулирования поддерживает оптимальную скорость протягивания пряхи в зависимости от числа пороков на единице длине пряжи. На- 15 стройка и проверка предлагаемого устройства осуществляется с помощью контрольнокалибровочной пряжи 8, которая в виде бесконечной ленты надета на ролики 4. Пряжа имеет определенное количество пороков, от- 20 стоящих друг от друга í" известном расстоянии. Меняя скорость вращения мотора протяжки подбирают по электронному счетчику оптимальную скорость так, чтобы не было просчетов. После этого на схеме сравнения 17 устанавливают опорное напряжение, соответствующее этой скорости, и в дальнейшем автокомпенсатор будет стремиться автоматически обеспечивать оптимальную скорость счета (в пределах заданной регулировки).

Предмет изобретения

Устройство для непрерывного бесконтактпого контроля поперечных р азмеров пряжи по авт. св. К 247506, отличающееся тем, что, с целью повышения точности измерения, оно снабжено калибровочным приспособлением, выполненным в виде перемещающейся замкнутой ленты, с нанесенными на нее пороками.
