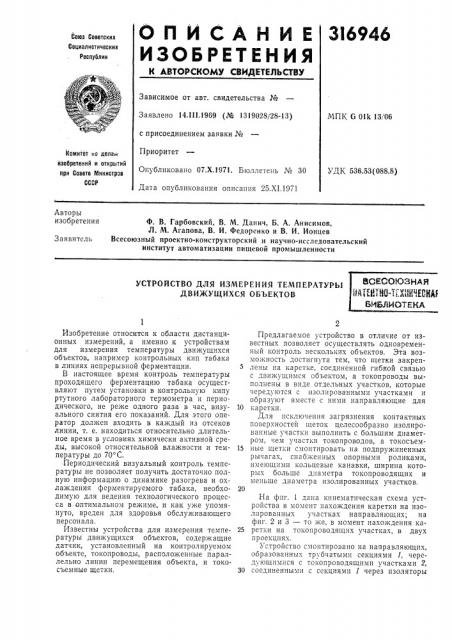

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОР СКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 14,111.1969 (№ 1319028/28-13) с присоединением заявки №

Приоритет

Опубликовано 07.Х.1971. Бюллетень № 30

Дата опубликования описания 25.XI.1971

МПК G Olk 13 06

Номитет оа делам изобретений и отнрытий при Совете Министров

СССР

УДК 536.53(088.8) Авторы изобретения

Ф. В. Гарбовский, В. M. Данич, Б. А. Анисимов, Л. М. Агапова, В. И. Федоренко и В. И. Ионцев

Всесоюзный проектно-конструкторский и научно-исследовательский институт автоматизации пищевой промышленности

Заявитель

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ

ДВИЖУЩИХСЯ ОБЪЕКТОВ

Изобретение относится к области дистанционных измерений, а именно к устройствам для измерения температуры движущихся объектов, например контрольных кип табака в линиях непрерывной ферментации.

Б настоящее время контроль температуры проходящего ферментацию табака осуществляют путем установки в контрольную кипу ртутного лабораторного термометра и периодического, не реже одного раза в час, визуального снятия его показаний. Для этого оператор должен входить в каждый из отсеков линии, т. е. находиться относительно длительное время в условиях химически активной среды, высокой относительной влажности и температуры до 70 C.

Периодический визуальный контроль температуры не позволяет получить достаточно полную информацию о динамике разогрева и охлаждения ферментируемого табака, необходимую для ведения технологического процесса в оптимальном режиме, и как уже упомянуто, вреден для здоровья обслуживающего персонала.

Известны устройства для измерения температуры движущихся объектов, содержащие датчик, установленный на контролируемом объекте, токопроводы, расположенные параллельно линии перемещения объекта, и токосъемные щетки.

Предлагаемое устройство в отличие от известных позволяет осуществлять одновременный контроль нескольких объектов. Эта возможность достигнута тем, что щетки закреплены на каретке, соединенной гибкой связью с движущимся объектом, а токопроводы выполнены в виде отдельных участков, которые чередуются с изолированными участками и образуют вместе с ними направляющие для

10 каретки.

Для исключения загрязнения контактных поверхностей щеток целесообразно изолированные участки выполнить с большим диаметро», чем участки токопроводов, а токосъем15 ные щетки смонтировать на подпружиненных рычагах, снабженных опорными роликами, имеющими кольцевые канавки, ширина которых больше диаметра токопроводящих и меньше диаметра изолированных участков.

1-1а фпг. 1 дана кпнематическая схема устройства в момент нахождения каретки на изолированных участках направляющих; на фиг. 2 и 3 — то же, в момент нахождения ка25 ретки на токопроводящих участках, в двух проекциях.

Устройство смонтировано на направляющих, образованных трубчатыми секциями 1, чередующимися с токопроводящими участками 2, 30 соединенными с секциями 1 через изоляторы

316946

3; токопроводящие участки имеются в ка кдом из отсеков линии.

Основными узлами устройства являются каретка 4, связанная BIl0KHII эле: 1ентом 5 с этажеркой 6, песуп;ей кипу табака 7, д".ò÷è:ê В темпсратуры, введенный внутрь кипы 7, и неподвижный показываю:ций 11рибор 9. Каретка несет пару контактных щеток 10, сидящих 1я подпружиненных двуплечих рычагах 11, снабженных предохранительными роликами 12.

Устойчивое поло;кение каретки 4 иа трубчатых секциях 1 и Toх0пр0В0дящих учястI.ях

2 обеспечивается дв",мя жестко закрепленными роликами 18 и подпру :ки1!снный роликом 14.

Б IIPoiicccc- 1BHHIBIIH5I 3T3>KPPQI(с кипами т3бака в лилии непрерывной фер»еитаци:! этажерка б с контрольной кипой 7 посредством гибкой связи 5 перемещает каретку 4, При этом ролики 12 находятся в контакте с направляющими секциями 1, а щеткп 10 отведены от последних. Когда каретка 4 переходит на участки токопроводоз, ролики 12 под действием пружин рычагов 11 садятся своими кольцевыми канавками на токопрозоды 2, вводя в контакт с ними щетки 10. Это про!icходит потому, что диаметр токопроводов меньше диаметра трубчатых секций, а ширина канавок роликов больше первого диаметра и меньше второго. Таким образом обеспечивается связь их между датчиком 8 температуры л показывающим приборо» 9 данного отсека линии.

При последующем толкании этажерок с Т3баком щетки 10 выходят из контакта с токопроводами 2, перемещаются под трубчатыми секция»1 1 и в11овь вводятся в контакт с то5 НОпровода»п сл дуlощего 0ТсРК3 линии.

Предмет изобретения

1. Устройство для измерения температуры

10 двии< п11лхся 00 ьек 0B, например кип таоака в линиях его непрерывной 141ермснтации, содержащее датчик, установленный на контролируемом объекте, токочроводы, расположенные параллельно линии пере»ещения объек15 та, и токосъем !ые щетки, отличтотееся тем, что, с целью обеспечения возмо кности одноВРЕМЕПНО "0 КОIЛТРОЛЯ HCCKOЛЬКИХ ООЪЕКТОВ, щетки закреплены ня каретке, соединенной гибкой связщо с движущимся объектом, а то20 копроводы выполнены в ггиде отдельных учаСГКОВ, 1 ОТОРЫЕ ЧСРЕДУIОТСЯ С ИЗОЛИРОВЯННЫМИ участками и образуют вместе с ними иаправля;ощие для кярсткH.

2. Ъ стрОйство по I. 1, отличаloøååñÿ тем, 25 1то, с целью исключения загрязнения контактных поверх!!остей щеток, изолированные участки имеют больший диаметр, чем участки токопроводов, а токосъемные щетки смонтированы па подпружиненных рычагах, снабжен30 пых опорными роaHI;a»H, 1лме10щих!и кольцеBI! Янавки, Illlipl!113 I QTopblx больше диаметра токопроводящих и меньше диаметра изолированных участков.
