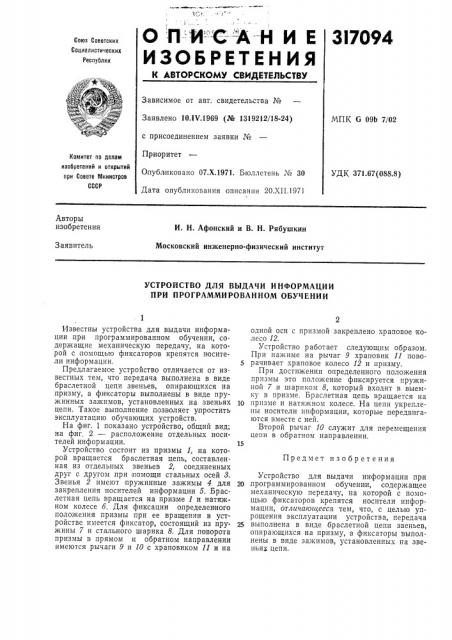

О П И- -С-А -Н И Е

ИЗОБРЕТЕН ИЯ

3!7О94

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 10.IV.1969 (№ 1319212/18-24) с присоединением заявки №

Приоритет

Опубликовано 07.Х.1971. Бюллетень № 30

Дата опубликования описания 20.XII.1971

МПК G 09b 7/02

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 371.67(088.8) Авторы изобретения

И. Н. Афонский и В. H. Рябушкин

Московский инженерно-физический институт

Заявитель

УСТРОЙСТВО ДЛЯ ВЫДАЧИ ИНФОРМАЦИИ

ПРИ ПРОГРАММИРОВАННОМ ОБУЧЕНИИ

Известны устройства для выдачи информации при программированном обучении, содержащие механическую передачу, на которой с помощью фиксаторов крепятся носители информации. 5

Предлагаемое устройство отличается от известных тем, что передача выполнена в виде браслетной цепи звеньев, опирающихся на призму, а фиксаторы выполнены в виде пружинных зажимов, установленных на звеньях 1о цепи. Такое выполнение позволяет упростить эксплуатацию обучающих устройств.

На фиг. 1 показано устройство, общий вид; на фиг. 2 — расположение отдельных носителей информации. 15

Устройство состоит из призмы 1, на которой вращается браслетная цепь, составленная из отдельных звеньев 2, соединенных друг с другом при помощи стальных осей 8.

Звенья 2 имеют пружинные зажимы 4 для 20 закрепления носителей информации 5. Браслетная цепь вращается на призме 1 и натяжном колесе б. Для фиксации определенного положения призмы при ее вращении в устройстве имеется фиксатор, состоящий из пру- 25 жины 7 и стального шарика 8. Для поворота призмы в прямом и обратном направлении имеются рычаги 9 и 10 с храповиком 11 и на одной оси с призмой закреплено храповое колесо 12.

Устройство работает следующим образом.

При нажиме на рычаг 9 храповик 11 поворачивает храповое колесо 12 и призму.

При достижении определенного положения призмы это положение фиксируется пружиной 7 и шариком 8, который входит в выемку в призме. Браслетная цепь вращается на призме и натяжном колесе, На цепи укреплены носители информации, которые передвигаются вместе с ней.

Второй рычаг 10 служит для перемещения цепи в обратном направлении.

Предмет изобретения

Устройство для выдачи информации при программированном обучении, содержащее механическую передачу, на которой с помощью фиксаторов крепятся носители информации, отличающееся тем, что, с целью упрощения эксплуатации устройства, передача выполнена в виде браслетной цепи звеньев, опирающихся на призму, а фиксаторы выполнены в виде зажимов, установленных на звеньях цепи..-г,. = .-, -Ъ, 1 1
