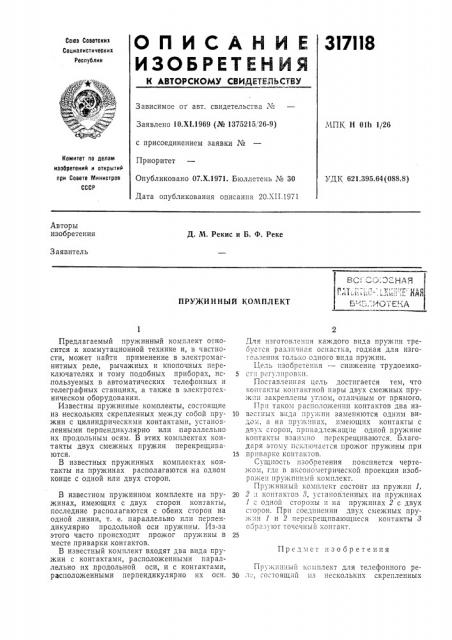

ОПИСАН И Е
ИЗОБРЕТЕНИЯ
Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
3I7ll8
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 10.XI.1969 (№ 1375215, 26-9) с присоединением заявки №
Приоритет
Опубликовано 07.Х.1971. Бюллетень № 30
Дата опубликования описания 20.XII.1971,ЧПК Н Olh 1/26
Комитет по делам изобретений и открытий при Совете Министров
СССР
УДК 621.395.64 (088.8) Авторы изобретения
Д. М. Рекис и Б. Ф. Реке
Заявитель
ПРУЖИННЫЙ КОМПЛЕКТ
Предлагаемый пружинный комплект относится к коммутационной технике и, в частности, может найти применение в электромагнитных реле, рычажных и кнопочных переключателях и тому подобных приборах, используемых в автоматических телефонных и телеграфных станциях, а также в электротехническом оборудовании.
Известны пружинные комплекты, состоящие из нескольких скрепленных между собой пружин с цилиндрическими контактами, установленными перпендикулярно или параллельно их продольным осям. В этих комплектах контакты двух смежных пружин перекрещиваются.
В известных пружинных комплектах контакты на пружинах располагаются на одном конце с одной или двух сторон.
В известном пружинном комплекте на пружинах, имеющих с двух сторон контакты, последние располагаются с обеих сторон на одной линии, т. е. параллельно или перпендикулярно продольной оси пружины. Из-за этого часто происходит прожог пружины в месте приварки контактов.
В известный комплект входят два вида пружин с контактами, расположенными параллельно их .продольной оси, и с контактами, расположенными перпендикулярно их оси.
Для изготовления каждого вида пружин треО !ется р азл11чн ая оснастка, Годная для НЗГОтовленпя только одного вида пружин.
Цель нзооретення — снижение трудоемко5 ст:! регулировки.
Поставленная цель достигается тем, что кстIтакты контактной пapы двух сме?1(ных пpyж ш закреплены углом, отличным от прямого.
Прн таком расположении контактов два из10 вестных вида пружин заменяются одним ви0:11, а на пруж:шах, имеющих контакты с двух сторон, принадлежащие одной пружине контакты взаимно перекрещиваются. Благодаря этом нскл10чается IIpo?I(o! при!(ины при
15 приварке контактов.
Сущность изобретения поясняется черте?!(о.;!, ge D аксонометричес!(0I! проекции изображен пружпнньш комплект.
Пру?кинный комплект состоит из пружин 1, 20 2:I контактов 8, установленных IIB пружинах
1 с одной cTOD0HbI и на пружинах 2 с двух сторон. При соединении двух смежных пруж:!н 1 и 2 перекрещивающиеся контакты 8 о бр азу!От точечный кон такт.
Предмет изобретения
Пружинный коъ!Нлект ДЛЯ телефонноГО ре30;I состоящий нз нескольких скрепленных
317118
Составитель Ю. Гаврилов
Редактор Ю. Полякова Текред Л. В. Куклина Корректоры: О. С. Зайцева и E. И. Усова
Заказ 3407/18 Изд. ¹ 1426 Тира>к 473 Подписное
ЦНИИПИ Комитета по делам изобретен:-1й и открытий при Совете Министров СССР
Москва, Ж-35, Рауьпская паб., д. 4 5
Типография, пр. Сапунова, 2 между собой пружин с цилиндрическими контактами, отличающийся тем, что, с цельнз снижения трудоемкости регулировки, контакты контактной пары двух смежных пружин закреплены взаимно под углом, отличным от прямого.
