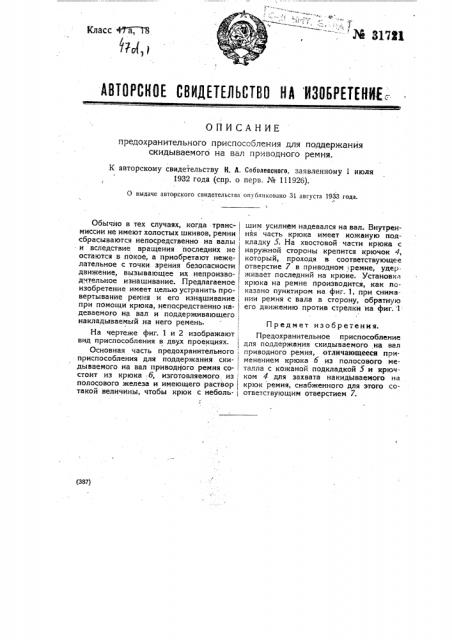

АВТОРСКОЕ СВИДЕТЕЛЬСТВО HA ИЗОБРЕТЕНИЕ;

ОПИСАНИЕ предохранительного приспособления для поддержания скидываемого на вал приводного ремня.

К авторскому свидетельству К. A. Соболевского, заявленному 1 июля

1932 года (спр. о перв. № 11192б).

0 выдаче авторского свидетельства опубликовано 31 августа 1933 года.

Обычно в тех случаях, когда транс- шим усилием надевался на вал. Внутренмиссии не имеют холостых шкивов, ремни няя часть крюка имеет кожаную подсбрасываются непосредственно на валы, кладку 5. На хвостовой части крюка с наружной стороны крепится крючок 4, который, проходя в соответствующее отверстие 7 в приводном,ремне, удерживает последний на крюке. Установка крюка на ремне производится, как показано пунктиром на фиг. 1, при снимаи вследствие вращения последних не остаются в покое, а приобретают нежелательное с точки зрения безопасности движение, вызывающее их непроизводчтельное изнашивание. Предлагаемое изобретение имеет целью устранить пронии ремня с вала в сторону, обратную его движению против стрелки на фиг. 1 (387) вертывание ремня и его изнашивание при помощи крюка, непосредственно надеваемого на вал и поддерживающего, накладываемый на него ремень.

На чертеже фиг. 1 и 2 изображают; вид приспособления в двух проекциях.

Основная часть предохранительного приспособления для поддержания ски- дываемого на вал приводного ремня со-I стоит из крюка б, изготовляемого из полосового железа и имеющего раствор такой величины, чтобы крюк с неболь-

Предмет изобретения.

Предохранительное приспособление для поддержания скидываемого на вал приводного ремня, отличающееся применением крюка 6 из полосового металла с кожаной подкладкой 5 и крючком 4 для захвата накидываемого на крюк ремня, снабженного для этого соответствующим отверстием 7. и

З авторскому свидетельству И. А. Соболевсео*о М 3172l
