Жаропрочная сталь
Патент 317218
Авторы
Классы МПК
Жаропрочная сталь
Иллюстрации
Реферат

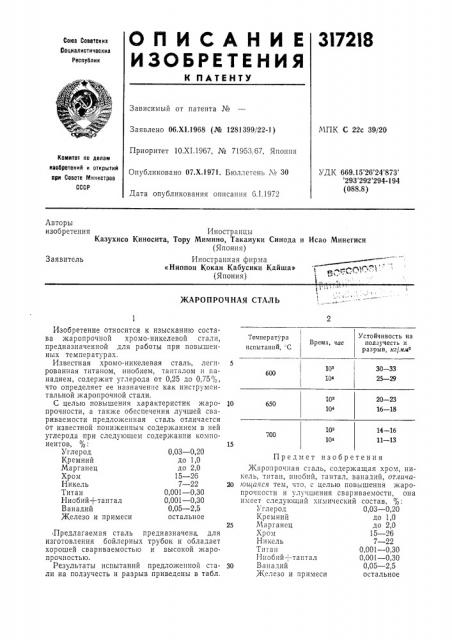

ОП И САНИ Е
ИЗОБРЕТЕНИЯ
К ПАТЕНТУ
3l72l8
Союз Советских
Социалистических
Республик
Зависимый от патента №
МПК С 22с 39/20
Заявлено 06.Х1.1968 (№ 1281399/22-1)
Приоритет 10.XI.1967, № 71953,67, Япония
Комитет по делам ивобрвтений и открытий ори Совете Министров
СССР
УДК 669.15 26 24 873 293 292 294-194 (088.8) Опубликовано 07.Х.1971. Бюллетень № 30
Дата опубликования описания 6.1.1972
Авторы изобретения Иностранцы
Казухисо Киносита, Тору Мимино, Такаиуки Синода (Япония)
Заявитель Иностранная фирма
«Ниппон Кокан Кабусики Кайша> (Япония) и Исао Минегиси
l й
)КАРО П Р ОЧ НАЯ СТАЛ Ъ
Устойчивость на ползучесть и разоыв, кг/ям2
Температур ра испытаний, С
Время, час
103
104
30 — 33
25 — 29
600
103
104
20 — 23
16 — 18
650
103
14 — 16
11 — 13
700
25
Изобретение относится к изысканию состава жаропрочной хромо-никелевой стали, предназначенной для работы при повышенных температурах.
Известная хромо-никелевая сталь, легированная титаном, ниобием, танталом и ванадием, содержит углерода от 0,25 до 0,75,о, что определяет ее назначение как инструментальной жаропрочной стали.
С целью повышения характеристик жаропрочности, а также обеспечения лучшей свариваемости предложенная сталь отличается от известной пониженным содержанием в ней углерода при следующем содержании компонентов, %:
Углерод 0,03 — 0,20
Кремний до 1,0
Марганец до 2,0
Хром 15 — 26
Никель 7 — 22
Титан 0 001 — 0 30
Ниобий+тантал 0,001 — 0,30
Ванадий 0,05 — 2,5
Железо и примеси остальное
Предлагаемая сталь предназначена для изготовления бойлерных трубок и обладает хорошей свариваемостью и высокой жаро. прочностью.
Результаты испытаний предложенной стали на ползучесть и разрыв приведены в табл.
Предмет изобретения
Жаропрочная сталь, содержащая хром, никель, титан, ниобий, тантал, ванадий, отлича20 вившаяся тем, что, с целью повышения жаропрочности и улучшения свариваемости, она имеет следующий химический состав, Углерод 0,03 — 0,20
Кремний до 1,0
Марганец до 2,0
Хром 15 — 26
Никель 7 — 22
Титан 0,001 — 0,30
Ниобий-, -тантал 0,001 — 0,30
30 Ванадий 0,05 — 2,5
Железо и примеси остальное
