Класс 47 b, 1б;

47 а,- 18

Pfe /$79/

1 у .

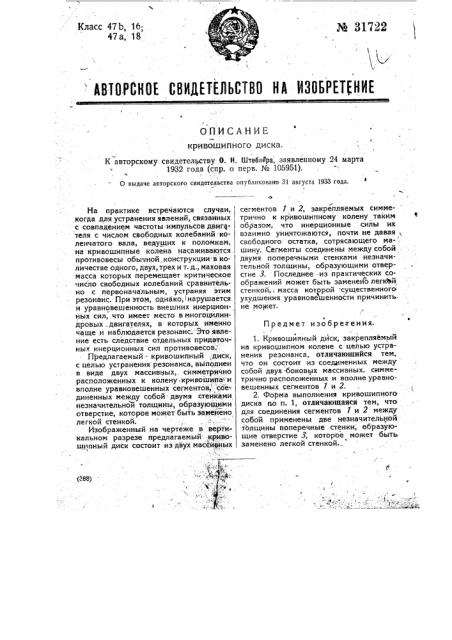

1 АВТОРСКОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТ(НИЕ

ОПИСАНИЕ кривошипного диска

К авторскому свидетельству О. Н. ШтеблУра, заявленному 24 марта

1932 года {спр. о перв. № 105951).

О выдаче авторского свидетельства опубликовано 31 августа 1933 года. (288) Ы

Иа практике встречаются случаи, когда для устранения явлений, связанных с совпадением частоты:импульсов двигателя с числом свободных колебаний.коленчатого вала, ведущих к поломкам, на кривошипные колена насаживаются противовесы обычной конструкции. в количестве одного, двух, трех и т. д., маховая масса которых перемещает критическое число свободных колебаний сравнительно с первоначальным, устраняя этим резонанс. При этом, однако; нарушается и уравновешенность внешних инерционных сил, что имеет место в многоцилиндровых . двигателях, в которых -именно чаще .и наблюдается резонанс. Это явление есть следствие отдельных придаточ- ных инерционных сил противовесов. .

Предлагаемый - кривошипный,диск, с целью устранения резонанса, выполнен в виде двух массивных,, симметрично расположенных к колену кривошипа: и вполне уравновешенных сегментов, сое-. диненных между собой двумя стенками незначительнои толщины, образующими отверстие, которое может быть замейено легкой стенкой.

Изображенный на чертеже в вертикальном разрезе предлагаемый -кривошипный диск состоит из двух мас ифных сегментов !. и 2, закрепляемых симметрично к кривошипному колену таким образом, что инерционные силы их взаимно уничтожаются, почти не давая, свободного остатка, сотрясающего ма-, шину. Сегменты соединены между собой двумя поперечными стенками незначительной толщины, образующими отверстие 3. Последнее -из практических соображений может быть заменено легкЪй стенкой, < масса которой -существенного

\ ухудшения уравновешенности причинить не может.

Предмет изобретения.

1. Кривошипный диск; закрепляемый на криводипном колене с целью устранения резонанса, отличающийся тем, что он состоит из соединенных между собой двух. боковых массивных, симметрично расположенных и вполне уравновешенных сегментов 1 и 2.

2. Форма выполнения кривошипного диска по и. 1, отличающаяся тем, что для соединения сегментов 1 и 2 между собой применены две незначительной толщины поперечные стенки, образующие отверстие 3, которое может быть заменено легкой стенкой.

1 4 и

-:%

/ Ленпромпечатьсоюз. Тип.,Печ. Труд". Зад. 5323-1ООО.

П. П.

Г

3 авторскому свидетельству О. Н. Штеблера М $1722-.
