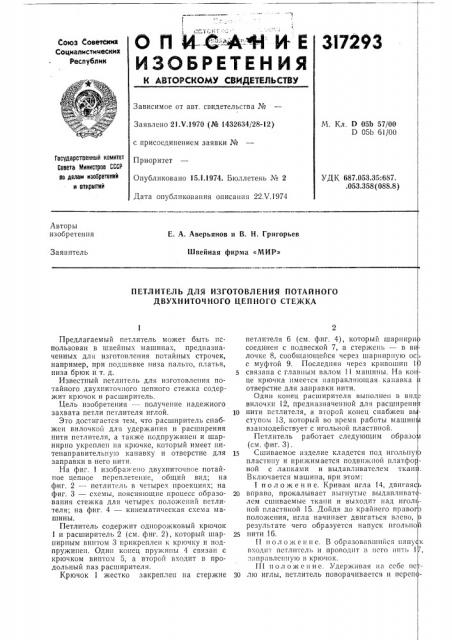

О П Й--C-А-"-Н И- Е изоьгитиния

Союз Сов тсюа

Социалистимеских

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 21 V.1970 (№ 1432634/28-12) М. Кл. D 05b 57/00

D 05Ь 61/00 с присоединением заявки №

Приоритет

Опубликовано 15.1.1974. Бюллетень № 2

Дата опубликования описашгя 22.V.1974

Государственный комитет

Совета Министров СССР ов делам изобретений и открытий

УДК 687.053.35:687. .053.358(088.8) Авторы изобретения

E. А. Аверьянов и В. H. Григорьев

Швейная фирма «МИР»

Заявитель

ПЕТЛИТЕЛЬ ДЛЯ ИЗГОТОВЛЕНИЯ ПОТАЙНОГО

ДВУХНИТОЧНОГО ЦЕПНОГО СТЕЖКА

Предлагаемый петлитель может быть использован в швейных машинах, предназначенных для изготовления потайных строчек, например, при подшивке низа пальто, платья, низа брюк и т. д.

Известный петлитсль для изготовления потайного двухниточного цепного стежка содержит крючок и расширитель.

Цель изобретения — получение надежного захвата петли петлителя иглой.

Это достигается тем, что расширитель снабжен вилочкой для удержания и расширения нити петлителя, а также подпружинен и шарнирно укреплен на крючке, который имеет нитенаправительную канавку и отверстие для заправки в него нити.

На фиг. 1 изображено двухниточное потайное цепное переплетение, общий вид; на фиг. 2 — петлитель в четырех проекциях; на фиг. 3 — схемы, поясняющие процесс образования стежка для четырех положений петлителя; на фиг. 4 — кинематическая схема машины.

Петлитель содержит однорожковый крючок

1 и расширитель 2 (см. фиг. 2), который шарнирным винтом 3 прикреплен к крючку и подпружипен. Один конец пружины 4 связан с крючком винтом 5, а второй входит в продольный паз расширителя.

Крючок 1 жестко закреплен на стержне петлителя 6 (см. фиг. 4), который шарнирн соединен с подвеской 7, а стержень — в вилочке 8, сообщающейся через шарнирную осс муфтой 9. Последняя через кривошип 1) связана с главным валом 11 машины. На ко1це крючка имеется направляющая. канавка отверстие для заправки нити.

Один конец расширителя выполнен в видвилочки 12, предназначенной для расширени

10 нити петлителя, а второй конец снабжен вьступом 13, который во время работы машин 1 взаимодействует с игольной пластиной.

Петлитель работает следующим образо 1 (см. фиг. 3).

11 Сшиваемое изделие кладется под игольну1 пластину и прижимается подвижной платфоной с лапками и выдавливателем тка1п.

Включается машина, при этом:

1 п о л о ж е н и е. Кривая игла 14, двигаяс °

20 вправо, прокалывает выгнутые выдавливатлем сшиваемые ткани и выходит над игол1ной пластиной 15. Дойдя до крайнего правог положения, игла начинает двигаться влево, результате чего образуется напуск игольно 1

25 нити 16.

11 положение. В образовавшийся папу к

Входн1 петлитсль и nponoäèò n»c ro н11т1. 1 заправлснну1о в крючок.

111 и о л о ж с н и е. Удерживая на ссбс пе30 лю иглы, петлитель поворачивается и псреп317293 сит ее на левую сторону строчки и игольной пластины. Игла, тем временем, достигнув крайнего левого положения, движется вправо, а двигатель ткани перемещает сшиваемые ткани на длину стяжка. 5

IV п о л о ж е н и е. Крючок 1 и расширитель

2 подходят к окну игольной пластины.

Расширитель выступом 13 касается площадки игольной пластины, а вилочка 12 отходит от крючка и расширяет нить петлителя 10 для захвата ее иглой. Игла входит в зев между крючком и расширителем в петлю, образованную нитью петлителя. Далее игла прокалывает сшиваемые ткани, вынутые выдавливателем. Петлитель, двигаясь B направле- 15 пии от оператора, сбрасывает петлю иглы на нить петлителя.

Расширитель подходит к крючку, и петлитель переходит на правую сторону игольной пластины для захвата следующей петли иглы.

Игла прокалывает ткань, образуется напуск игольной нити, и весь процесс повторяется сначала.

Предмет изобретения

Петлитель для изготовления потайного двухниточного цепного стежка, состоящий из крючка, закрепленного в стержне петлителя, и расширителя, отличающийся тем, что, с целью получения надежного захвата петли петлителя иглой, расширитель снабжен вилочкой для удержания и расширения нити петлителя, подпружинен и шарнирно укреплен на крючке, который имеет нитенаправительную канавку и отверстие для заправки в него нити.
