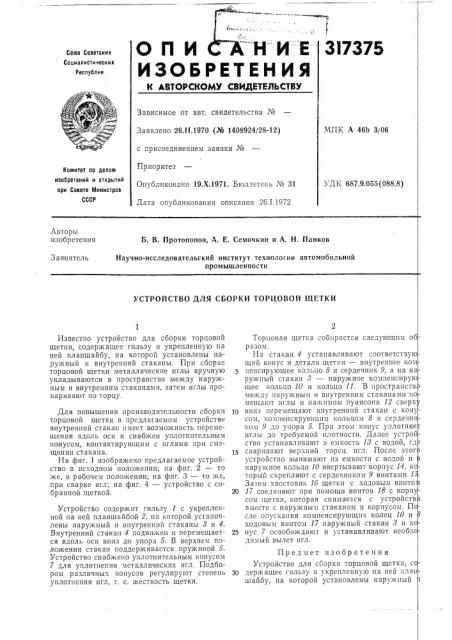

3I7375

ОП И НИЕ

ИЗОЬРИт ЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства М

МПК А 46b 3/06

Заявлено 26.1!.1970 (№ 1408924/28-12) с присоединением заявки №

Приоритет

Опубликовано 19.Х.1971. Бюллетень № 31

Дата опубликования описания 26.1.1972

Комитет по делам изобретений и открытий

0рН Совете Министров

СССР

УДК 687.9.055(088.8) Авторы изобретения

Б. В. Протопопов, А. Е. Семочкин и А. H. Панков

Научно-исследовательский институт технологии автомобильной промышленности

Заявитель

УСТРОЙСТВО ДЛЯ СБОРКИ ТОРЦОВОЙ ЩЕТКИ

Известно устройство для сборки торцовой щетки, содержащее гильзу и укрепленную на ней планшайбу, на которой установлены наружный и внутренний стаканы. При сборке торцовой щетки металлические иглы вручную укладываются в пространство между наружным и внутренним стаканами, затем иглы проваривают по торцу, Для повышения производительности сборки торцовой щетки в предлагаемом устройстве внутренний стакан имеет возможность перемещения вдоль оси и снабжен уплотнительным конусом, контактирующим с иглами при смещении стакана.

На фиг. 1 изобра>кено предлагаемое устройство в исходном положении; на фиг. 2 — то же, в рабочем положении; на фиг. 3 — то >ке, при сварке игл; на фиг. 4 — устройство с собранной щеткой.

Устройство содержит гильзу 1 с укрепленной на ней планшайбой 2, на которой установлены наружный и внутренний стаканы 8 и 4.

Внутренний стакан 4 подвиже и перемещается вдоль оси вниз до упора 5. В верхнем положении стакан поддерживается пружиной 6.

Устройство снабжено уплотнительным конусом

7 для уплотнения металлических игл. Подбором различных конусов регулируют степень уплотнения игл, т, е. жесткость щетки.

Торцовая щетка собирается следующим оор азом.

На стакан 4 устанавливают соответствующий конус и детали щетки — внутреннее ком пенсирующее кольцо 8 и сердечник 9, а на на ружпый стакан 8 — наружное компенсирую щее кольцо 10 и кольцо 11. В пространств между наружным и внутренним стаканами по мещают иглы и на>кимом пуансона 12 сверх вниз перемещают внутренний стакан с конусом, компенсирующим кольцом 8 и сердечником 9 до упора 5. При этом конус уплотняе иглы до требуемой плотности. Далее устройство устанавливают в емкость 1> с водой, гд

15 сварпвают верхний торец нгл. После этог устройство вынимают из емкости с водой и нару>кное кольцо 10 ввертывают корпус 14, который скрепляют с сердечником 9 винтами 1 .

Затем хвостовик 16 щетки с ходовым винто.t

20 17 соединяют при помощи винтов 18 с корпсом щетки, которая снимается с устройств вместе с наружным стаканом и корпусом. После опускания компенсирующих колец 10 и ходовым винтом 17 наружный стакан 8 и ко25 нус 7 освобождают и устанавливают необходимый вылет игл.

Предмет изобретения

Устройство для сборки торцовой щетки, с

ЗО держащее гильзу и укрепленную на ней план шайбу, на которой установлены наружный

317375

-7 внутренний стаканы, отличающееся тем, что, с целью повышения производительности, внутренний стакан имеет возможность перемещения вдоль оси и снабжен уплотнительным k;0нусом, контактирующим с металлическими иглами щетки при смещении стакана.

317375 Риг. Ф

Составитель М. Лиманова

Текред Л. Куклина

Корректор Т. Гревцова

Редактор О, Филиппова

Типография, пр, Сапунова, 2

Заказ 3978/10 Изд. № 1782 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Я-35, Раушская наб., д. 4/5
