Присадочный материал для наплавки

Присадочный материал для наплавки

Иллюстрации

Показать все

Реферат



3I7479

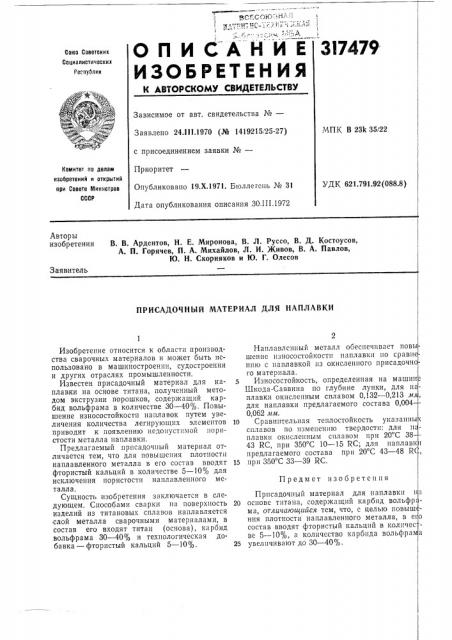

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

"«5

Зависимое от авт. свидетельства №вЂ”

Заявлено 24.111.1970 (¹ 1419215/25-27) с присоединением заявки №вЂ”

Приоритет

Опубликовано 19,Х.1971. Бюллегепь № 31

Дата опубликования описания 30.I I I.1972

МПК В 23K 35!22

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.791.92(088.8) Авторы изобретения

В. В. Ардентов, Н. Е. Миронова, В. Л. Руссо, В. Д. Костоусов, А. П. Горячев, П. А. Михайлов, Л. И. )Кивов, В. А. Павлов, Ю. Н. Скорняков и Ю. Г. Олесов

Заявитель

ПРИСАДОЧНЫЙ МАТЕРИАЛ ДЛЯ НАПЛАВКИ

Предмет изобретения

Изобретение относится к области производства сварочных материалов и может быть использовано в машиностроении, судостроении и других отраслях промышленности.

Известен присадочный материал для наплавки на основе титана, полученный методом экструзии порошков, содержащий карбид вольфрама в количестве 30 — 40 . Повышение износостойкосгп наплавок путем увеличения количества легирующих элементов приводит к появлению недопустимой пористости металла наплавки.

Предлагаемый .присадочный материал отличается тем, что для повышения плотности наплавленного металла в его состав вводят фтористый кальций в количестве 5 — 10% для исключения пористости наплавлепного металла, Сущность изобретения заключается в следующем. Способами сварки на поверхность изделий из титановых сплавов наплавляется слой металла сварочными материалами, в состав его входят титан (основа), карбид вольфрама 30 — 40% и технологическая добавка — фтористый кальций 5 — 10 /о.

Наплавлснный металл обеспечивает новы шение нзносостойкостн наплавки по сравн нию с наплавкой нз окисленного присадочно го материала.

Износостойкость, определенная на машин

Шкода-Саввина по глубине лунки, для иплавки окисленным сплавом 0,132 — 0,213 мх, для наплавки предлагаемого состава 0,004

0,062 мм.

10 Сравнительная теплостойкость указанны сплавов по изменению твердости; для и плавки окисленным сплавом при 20 С 38

43 RC, при 350 С 10 — 15 RC; для наплавк предлагаемого состава прп 20 С 43 — 48 R

15 при 350 С 33 — 39 RC.

Прпсадочпый материал для наплавкп на

20 основс титана, содержащий карбид вольфрма, отличающийся тем, что, с целью повышния плотности наплавленного металла, в е о состав вводят фтористый кальций в колпчесве 5 — 10, а количество карбида вольфра а

25 увеличивают до 30 — 40 /о.
