Устройство для разрушения льда
Иллюстрации
Реферат
t I

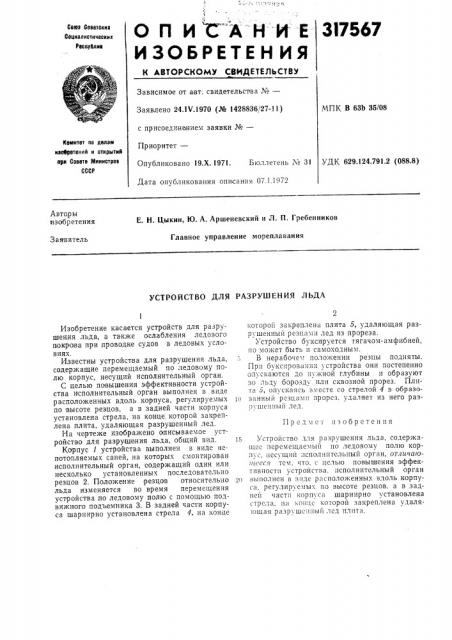

О П И С А Н И Е 3I7567
ИЗО6РЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Респубики
Зависимое от авт. свидетельства №вЂ”
Заявлено 24 1V.1970 (№ 1428836/27-11) МПК В 63Ь 35/08 с присоединением заявки №вЂ”
Приоритет—
Опубликовано 19.Х,19?1. Бюллетень № 31 УДК 629.124.791.2 (088.8)
Дата опубликования описания 07.1.1сЗ?2 йомитет по деизм изобретений и открытий при Совете Министров
СССР
Авторы изобретения
Е. Н. Цыкин, Ю. А. Аршеневский и Л. П. Гребенников
Главное управление мореплавания
Заявитель
УСТРОИСТВО ДЛЯ РАЗРУШЕН ИЯ ЛЬДА
Предмсг изобретения
Изобретение касается устройств для разрушения льда, а также ослабления ледового покрова при проводке судов в ледовых условиях.
Известны устройства для разрушения льда, содержащие перемещаемый по ледовому полю корпус, несущий исполнительный орган.
С целью повышения эффективности устройства исполнительный орган выполнен в виде расположенных вдоль корпуса, регулируемых по высоте резцов, а в задней части корпуса установлена стрела, на конце. которой закреплена плита, удаляющая разрушенный лед.
На чертеже изображено описываемое устройство для разрушения льда, общий вид.
Корпус 1 устройства выполнен в виде непотопляемых саней, на которых смонтирован исполнительный орган, содержащий один или несколько установленных последовательно резцов 2. Положение резцов относительно льда изменяется во время перемещения устройства по ледовому полю с помощью подвижного подъемника 3. В задней части корпуса шарнирно установлена стрела 4, на конце которой закреплена плита 5, удаляющая разрушенный резцами лед из прореза.
Устройство буксируется тягачом-амфибией, о может быть и самоходным.
В нерабочем положении резцы подняты.
При буксировании устройства они постепенно опускаются до нужной глубины и образуют зо льду борозду или сквозной прорез. Плита 5, опускаясь вместе со стрелой 4 в образоio ванный рсзцамп прорсз, удаляет из него разpi шецпый лед.
15 Устройство для разрушения льда, содержащее перемещаемый по ледовому полю корпу с, нес щий:(сполнительпый орган, Отлйчстlоп1с ес» тc÷, что, с целью повышения эффекгпвностп устройства, исполнительный орган во выполнен в виде расположенных вдоль корпуса, регулируемых по высоте резцов. а в зад сй части корпуса шарнирно установлена стрела, на «онцс которой закреплена удалякпцая разрушсчI:tbté лед плита.
317567
Редактор В. П. Борисова
Заказ 7617 Изд. Жв 1385 Тираж 473 Подписное
ЦНИИПИ Комитета по делам изобретении и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4/5
Областная типография Костромского управления по печати
Составитель М, А. Хесин
Техред T. T. Ускова
Корректоры Л. Царькова и Т. Миронова
