Способ футеровки подин вагонеток туннельнойпечи

Способ футеровки подин вагонеток туннельнойпечи

Иллюстрации

Показать все

Реферат



3!7637

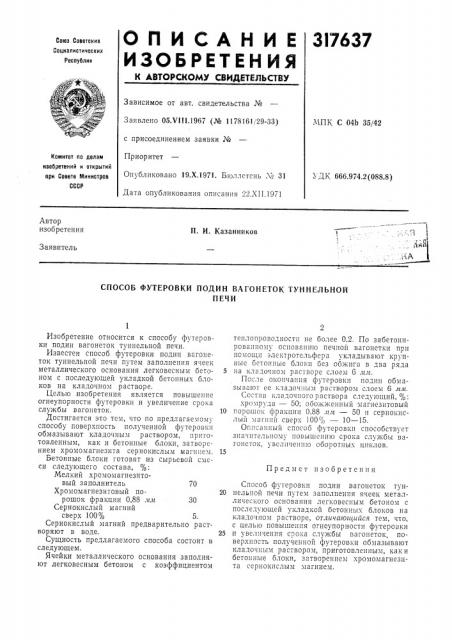

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 05Л 111.1967 (№ 1178161, 29-33) с присоединением заявки №

Приоритет

Опубликовано 19.Х.1971. Бюллетень ¹ 31

Дата опубликования описания 22.XI I.1971

МПК С 04b 35/42

Комитет по делам изобретений и открытий при Совете Министров

СССР

Ъ ДК 666.974.2 (088.8) Автор изобретения

П. И. Казанников

Заявитель

СПОСОБ ФУТЕРОВКИ ПОДИН ВАГОНЕТОК ТУННЕЛЬНОЙ

ПЕЧИ

Предмет изобретения

Изобретение относится к способу футеровки подин вагонеток туннельной печи.

Известен способ футеровки подин вагонеток туннельной печи путем заполнения ячеек металлического основания легковесным бетоном с последующей укладкой бетонных блоков на кладочном растворе.

Целью изобретения является повышение огнеупор ости футеровки и увеличение срока службы вагонеток.

Достигается это тем, что по предлагаемому способу поверхность полученной футеровкн обмазывают кладочным раствором, приготовленным, как и бетонные блоки, затворением хромомагнезита сернокислым магнием.

Бетонные блоки готовят из сырьевой смеси следующего состава, Мелкий хромомагнезитовый заполнитель 70

Хромомагнезитовый порошок фракции 0,88 лл 30

Сернокислый магний сверх 100% 5.

Сернокислый магний предварительно растворяют в воде.

Сущность предлагаемого способа состоит в следующем.

Ячейки металлического основания заполняют легковесным бетоном с коэффициентом теплопроводностп не более 0,2. По забетонированному основанию печной вагонетки при помощи электротельфсра укладывают крупныс бетонные блоки без обжига в два ряда

5 па кладо пном растворе слоем 6 лл.

После окончания футеровкн п один обмазываюT ее кладочным раствором слоем 6 лл.

Состав кладочного раствора следующий, %: хромруда — 50; обожженный магнезитовый

10 порошок фракции 0,88 ллг — 50 и сернокнсльш мапгпй сверх 100% — 10 — 15.

Описанный спосоо футеровки способствует значительному повышению срока службы вагонеток, увеличению оборотных циклов.

Способ футеровки подин вагонеток тун20 нельной печи путем заполнения ячеек металлического основания легковесным бетоном с последующей укладкой бетонных блоков на кладочном растворе, от.гичаюигийся тем, что, с целью повышения огнеупорности футеровки

25 и увеличения срока службы вагонеток, поверхность полученной футеровки обмазывают кладочным раствором, приготовленным, каки бетонные блоки, затворенпем хромомагнезнта ссрнокислым магнием.
