Способ вулканизации резин на основе ненасыщенных каучуков

Способ вулканизации резин на основе ненасыщенных каучуков

Иллюстрации

Показать все

Реферат

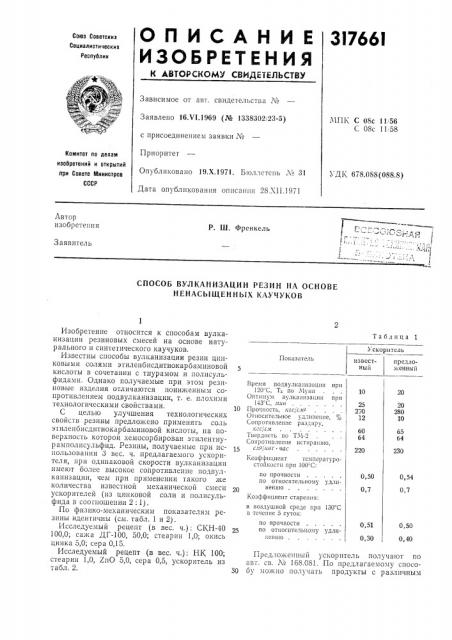

О П И С А Н И Е 3!766!

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Заявлено 16Х1.1969 (№ 1338302. 23-5) МПЕ, С 08с 11!56

С 08с 11. 58 с присоединением заявки №

Приоритет

Опубликовано 19.Х.1971. Бюллетень ¹ 31

Дата опубликования оппсашгя 28.ХП.1971

Комитет по делам изобретений и открытий при Совете Министров

СССР

Ъ ДК 678.088(088.8) Автор изобретения

Р. Ш. Френкель

Заявитель

СПОСОБ ВУЛКАНИЗАЦИИ РЕЗИН HA ОСНОВЕ

НЕНАСЫЩЕННЫХ КАУЧУКОВ

Таблица 1

Ускоритель

Показатель известный предлоткенный

Время подвулканизации при

120 С, Т; по Муви

Оптимум вулканизации при

143"С, л.ан

10 Прочность, кгс1 с.и-

Относительное удлинение, io

Сопротивление раздиру, кгc, cë

Твердость по Т41-2

Сопротивление истиран|ио, 15 слР,, кот . час

Коэффициент температуростойкости при 100 С:

20

20

20

280

220

0,50

0,54 по прочности по относительному удли20 неншо

Коэффициент старении: в воздушной среде при 130=C

B течение 5 суток:

0,7

0,7

0,51

0,50 по прочности по относительному удлинению

0,30

0,40

Изобретение относится к способам вулканизации резиновых смесей на основе натурального и синтетического каучуков.

Известны способы вулканизации резин цинковыми солями этиленбисдитиокарбаминовой кислоты в сочетании с тиурамом и полисульфидами. Однако получаемые при этом резиновые изделия отличаются пониженным сопротивлением подвулканизации, т. е, плохими технологическими свойствами.

С целью улучшения технологических свойств резины предложено применять соль этиленбисдитиокарбаминовой кислоты, на поверхность которой хемосорбирован этилентиурамполисульфид. Резины, получаемые при использовании 3 вес. ч. предлагаемого ускорителя, при одтшаковой скорости вулканизации имеют более высокое сопротивление подвулканизацпи, чем при применении такого же количества известной механической смеси ускорителей (из цинковой соли и полисульфида в сооп1ошении 2: 1).

HG физико-механическим показателям резины идентичны (см. табл. 1 и 2) .

Исследуемый рецепт (в вес. ч.): С1 Н-40

100,0; сажа ДГ-100, 50,0; стеарин 1,0; окись цинка 5,0; сера 0,15.

Исследуемый рецепт (в вес. ч.): НК 100; стеарин 1,0, ZnO 5,0, сера 0,5, ускоритель из табл. 2.

Предложе1гный ускоритель получают по авт. св. ¹ 168.081. По предлагаемому спосо30 бу можно получать продукты с различным

317661

Таблица 2

Коэффициент теплового старения

Модуль при

300;; -ном

Время подвулкаОтносительное

Оптимум вулканиза100 С 72 часа

Ускоритель растяжениии, загс, слР низацни при 120 С, Тв по Муни удлинение, % ции при

143 С, л1иы по относительному удлинению по прочности реру

0,70 0,74 (50

Известный .

Предлагаемый

0,63

240

670

20

0,69 0,79

0,68

250

660

15

Предмет изобретения

Способ вулканизации резин на основе ненасыщенных каучуков с помощью серы в

5 присутствии ускорителей, отличающийся тем, что, с целью улучшения технологических свойств резин, в качестве ускорителя применяют цинковую соль этиленбисдитиокарбаминовой кислоты, на поверхность которой хемо10 сорбирован этилентиурамполисульфид.

Составитель О. Лукоянова

Редактор 3. Н. Горбунова Текред Л. В. Куклина

Корректоры: В. )Колудева и Е, Усова

Заказ 3526/12 Изд. ¹ 1465 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Я(-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Прочность, кгс j с.ив содержанием тиурамполисульфидов, что достигается изменением соотношения реагирующих компонентов. Содержание компонентов в готовом продукте контролируется по содержанию цинка. Оптимальные результаты по. лучены при содержании в готовом продукте

16% цинка, что соответствует отношению цинковая соль:полисульфид, равному 2:1.

Остаточное удлинение, <,", Пластичность по Кар
