Способ получения полиакриламида

Способ получения полиакриламида

Иллюстрации

Показать все

Реферат



t !

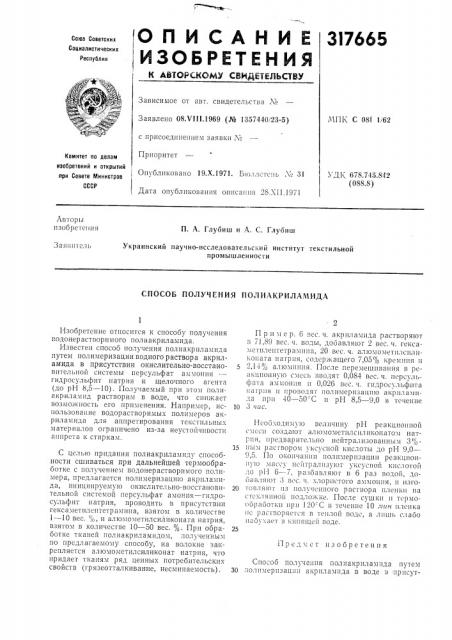

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕ1ЕЛЬСТВУ

Зависимое от авт. свидетельства ¹!

ЧПК С 081 1! 62

Заявлено 08 т 111.1969 (№ 1357440/23-5) с присоединением заявки ¹

Приоритет

Комитет по делам изобретений и открытий

Опубликовано 19.Х.1971. Бюллетень Л: 31 ври Совете Министров ! СССР

Дата опубликования оппсаш!я 28.х11.1971

УДК 678.745.842 (088.8) Авторы изобрете!!пя

П. А. Глубиш и A. С. Глубиш

Украинский научно-исследовательский институт текстильной промышленности

3 а я !1! гг ел ь

СПОСОБ ПОЛУЧЕНИЯ ПОЛИАКРИЛАЧИДА

Предмет изобретения

Изобретение относится к способу получения водонерастворимого полиакриламида.

Известен способ получения полиакриламида путем полимеризацииводногораствора акриламида в присутствии окислительно-восстановительной системы персульфат аммония гидросульфит натрия и щелочного агента (до рН 8,5 — 10). Получаемый при этом полиакриламид растворим в воде, что снижает воз!!О>кность его применения. Например, использование водорастворимых полимеров акрил амида для аппретирования текстильных материалов ограничено из-за неустойчивости аппрета к стиркам.

С целью придания полиакриламиду способности сшиваться при дальнейшей термообработке с получением водонерастворимого полимера, предлагается полимеризацию акрпламида, инициируемую окислительно-восстановительной системой персульфат амония — п!Дросульфит натрия, проводить в присутствии гексаметилснтетрампна, взятом в количестве

1 — 10 вес. !О, и алюмометилсиликоната натрия, взятом в количестве 10 — 50 вес. а!1. При обработке тканей полиакриламидом, полученным по предлагаемому способу, на волокне закрепляется алюмометилсиликонат натрия, что придает тканям ряд ценных потребительских свойств (грязеотталкивание, несминаемость).

Пример. 6 вес. ч. акрпламида растворяют

Б 71,89 вес. ч. воды, добавляют 2 вес. ч. гексамстилентетрахпша, 20 вес. ч. алюмометилсиликопата натРиЯ, содеРжащего 7,05с!!о кРемниЯ и

2,14ф алюминия. После перемешивания в реакционную ciicc! гводят 0,084 вес. ч. персульфата аммония и 0,026 вес. ч. п!дросульфита !!атрпя и проводят полимерпзацшо акриламида прп 40 — 50 С и рН 8 5 — 9 0 в течение

10 3 !пс.

Неооходпмую величину рН реакционной смеси создают алюмометплсплпконатом натрия. предварительно нейтрализованным 3",0)5 iIblbI pIIcI Bopo:iI уксусной I IIc IQTbl $0 pI l 9)0—

9,5. По окопчанш! Iloailiiepll al! IIII реакционпу!о массу нейтрализуют уксусной кислотой до р11 6 — 7, ра:áàâëÿþò в б раз водой, добавляют 3 Бес. 1, x,ioðlicòoão аммония, и изго20 товляюг пз получс!ного раствора пленки а

I!os,ложке. Hoc !c c!, IIlIGI 1I тор мообработкп прп 120=С в течение 10 !!и!!. пленка !!с рас Воряется В те!1.IОЙ Воде, а л11шь елаоо !

1аот хс1еT Б кп11ящеll воде.

Способ получения полиакриламида путем

30 .!олпмерпзац;111 акриламида .в воде в i pllcyl31?665

Составитель О, Рокачевская

Редактор Л. К. Ушакова Техрсд Л. В. Куклина Корректоры: Л. Царькова и В, )Колудева

Заказ 3526/16 Изд. № 1465 Тираж 473 Подписное

ЦНИИПИ Комитста по делам изобретений и открытий прп Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 415

Типография, пр, Сапунова, 2 ствии окислительно-восстановительной системы:персульфат аммония — гидросульфит натрия и щелочного агента, отличающиася тем, что, с целью придания полиакрнламиду способности сшиваться при дальнейшей термообработке, в качестве щелочного агента берут смесь алюмометнлсиликоната натрия и гексаметилентетрамина в соотношении 10 — Б: 1.
