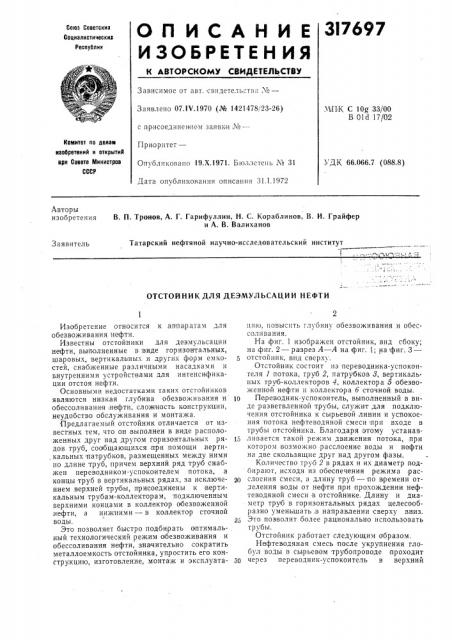

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сояз Соеетскил

Социалистические

Респубник

Зависимое от авт. свидетельства а&в

Заявлено 07.1У.1970 (¹ 1421478123-26) с присоединением заявки %в

Приоритет—

Опубликовано 19.Х.1971. Бюллетень ¹ 31. ПК C 10g 33/00

В Old 17/02

Комитет по денам изобретений и открытий ори Сееете Министров

СССР

УДК 66.066.7 (088.8) Дата опубликования описания 31.1.1972

Авторы изобретения В. П. Тронов, А. Г. Гарифуллин, Н. С. Кораблинов, В. И. Грайфер и А. В. Валиханов

Татарский нефтяной научно-исследовательский институт

Заявитель

ОТСТОИНИКДЛЯ ДЕЭМУЛЬСАЦИИ НЕФТИ

Изобретение относится к аппаратам для обезвоживания нефти.

Известны отстойники для деэмульсации нефти, выполненные в виде горизонтальных, шаровых, вертикальных и других форм емкостей, снабженные различными насадками и внутренними устройствами для интенсификации отстоя нефти.

Основными недостатками таких отстойников являются низкая глубина обезвоживания и обессоливания нефти, сложность конструкции, неудобство обслуживания и монтажа.

Предлагаемый отстойник отличается от известных тем, что он выполнен в виде расположенных друг над другом горизонтальных рядов труб, сообщающихся при помощи, вертикальных патрубков, размещенных между ними по длине труб, причем верхний ряд труб снабжен переводником-успокоителем потока, а концы труб в вертикальных рядах, за исключением верхней тру бы, присоединены к вертикальным трубам-коллекторам, подключенным верхними концами в коллектор обезвоженной нефти, а нижними — в коллектор сточной воды.

Это позволяет быстро подбирать оптимальный технологический режим обезвоживания и обессоливания нефти, значительно сократить металлоемкость отстойника, упростить его кочструкцию, изготовление, монтаж и эксплуатанию, повысить глубину обезвоживания и обессоливания.

На,фиг. 1 изображен отстойник, вид сбоку; на фиг. 2 — разрез Л вЂ” А на фиг. 1; на фиг. 3— отстойник, вид сверху.

Отстойник состоит из переводника-успокоителя потока, труб 2, патрубков 8, вертикальных труб-коллекторов 4, коллектора 5 обезвоженной нефти н коллектора б сточной воды.

1ð Переводник-успокоитель, выполненный в виде разветвленной трубы, служит для подключения отстойника к сырьевой линии и успокоения потока нефтеводяной смеси при входе в трубы отстойника. Благодаря этому устанавливается такой режим движения потока, при котором возможно расслоение воды и нефти на две скользящие друг над другом фазы.

Количество труб 2 в рядах и их диаметр подбирают, исходя из обеспечения режима расслоения смеси, а длину труб — по времени отделения воды от нефти при прохождении нефтеводяной смеси в отстойнике. Длину и диаметр труб в горизонтальных рядах целесообразно уменьшать,в направлении сверху вниз.

Это позволит более рационально использовать трубы.

Отстойник работает следующим образом.

Нефтеводяная смесь после укрупнения глобул воды в сырьевом трубопроводе проходит через переводник-успокоитель в верхний.

317697

Предмет изобретения

Фиг 3

Фиг .т

Составитель Л. Лаврентьева

Рвдактс1р 3. Горбунова Тенрсд 3. Тараненко Крректсры О. Зайцева и Е. Усова

Заказ 7622 Изд. М 1395 Тираж 473 . Подписи гс

ЦНИИПИ Комитета по делам изобретений и открытий .при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Областная типография Костромского управления по печати горизонтальньtA pzz Tpgo H ao вертикальным патрубкам перетекает в нижние ряды. В трубах происходит быстрое отделение воды от нефти и расслоение смеси на воду в нижней части сечения труб и нефть — в верхней. Дальше вода стекает в коллектор 6, а нефть — в коллектор 5.

Отстойник для деэмульсации нефти, отличающийся тем, что, с целью уменьшения метал.лоемкости, повышения глуоины обезвоживания и обессоливания нефти и упрощения монтажа и обслуживания, он выполнен в. виде ,расположенных друг над другом горизонтальных рядов труб, сообщающихся при помощи

5 вертикальных патрубков, размещенных между ними по длине труб, причем верхний ряд труб снабжен переводником-успокоителем потока, а концы труб в вертикальных рядах, за исключением верхней трубы, присоединены и верти10 кальным трубам-,коллекторам, подключенным верхними концами в коллектор обезвоженной нефти, а нижними — в .коллектор сточной воды.
