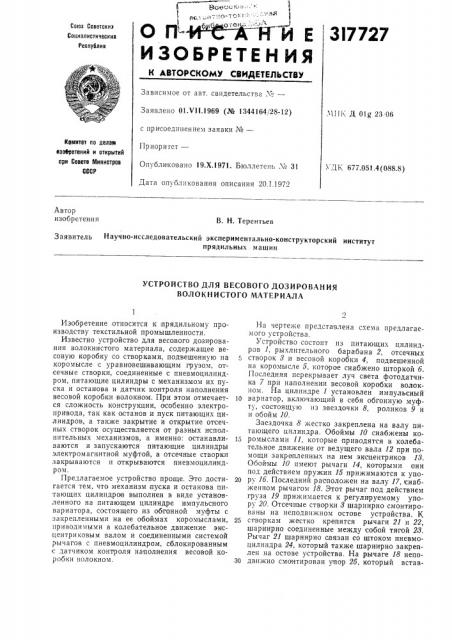

О п ФМ;% и 3I7727

Союз Советских

Социалистических

Реслублин

ИЗОЬ ЕтЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹â€”

Заявлено 01.V11.1969 (№ 1344164 28-12) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 19.Х.1971. Бюллетень № 31

МПК Д 01g 23 06

Комитет ло лелея изобретений н открытий ари Совете Министров

СССР

УДК 677.051.4(088.8) Дата опубликования описания 20.1.1972

Автор изобретения

В. Н. Терентьев

Заявитель НаУчно-исследовательский экспеРиментально-констРУктоРский инститУт прядильных машин

УСТРОЙСТВО ДЛЯ ВЕСОВОГО ДОЗИРОВАНИЯ

ВОЛОКНИСТОГО МАТЕРИАЛА

Изобретение относится к прядильному производству текстильной промышленности.

Известно устройство для весового дозирования волокнистого материала, содержащее весовую коробку со створками, подвешенную на коромысле с уравновешивающим грузом, отсечные створки, соединенные с пневмоцилиндром, питающие цилиндры с механизмом их пуска и останова и датчик контроля наполнения весовой коробки волокном. При этом отмечается сложность конструкции, особенно электропривода, так как останов и пуск питающих цилиндров, а также закрытие и открытие отсечных створок осуществляется от разных исполнительных механизмов, а именно: останавливаются и запускаются питающие цилиндры электромагнитной муфтой, а отсечные створки закрываются и открываются пневмоцилиндром.

Предлагаемое устройство проще. Это достигается тем, что механизм пуска и останова питающих цилиндров выполнен в виде установленного на питающем цилиндре импульсното вариатора, состоящего из обгонной муфты с закрепленными на ее обоймах коромыслами, приводимыми в колебательное движение эксцентриковым валом и соединенными системой рычагов с пневмоцилиндром, сблокированным с датчиком контроля наполнения весовой коробки волокном.

На чертеже представлена схема предлагаемого устройства.

Устройство состоит из питающих цилиндров 1, рыхлительного барабана 2, отсечных створок 8 и весовой коробки 4, подвешенной на коромысле 5, которое снабжено шторкой 6, Последняя перекрывает луч света фотодатчика 7 при наполнении весовой коробки волокном. На цилиндре 1 установлен импульсный

1о вариатор, включающий в себя обгонную муфту, состоящую из звездочки 8, роликов 9 и и обойм 10.

Звездочка 8 жестко закреплена на валу питающего цилиндра. Обоймы 10 снабжены коl5 ромыслами 11, которые приводятся в колебательное движение от ведущего вала 12 при помощи закрепленных на нем эксцентриков 18.

Обоймы 10 имеют рычаги 14, которыми они под действием пружин 15 прижимаются к упо20 ру 16, Последний расположен на валу 17, снабженном рычагом 18. Этот рычаг под действием груза 19 прижимается к регулируемому упору 20. Отсечные створки 3 шарнирно смонтированы на неподвижном остове устройства. К

25 створкам жестко крепятся рычаги 21 и 22, шарнирно соединенные между собой тягой 28.

Рычаг 21 шарнирно связан со штоком пневмоцилиндра 24, который также шарнирно закреплен на остове устройства. На рычаге 18 непоЗО движно смонтирован упор 25, который встав317727 лен в паз тяги 2б, соединенной шарнирно с рычагом 22. Весовая коробка 4 снабжена шарнирно подвешенными створками 27. На одной из боковых сторон коробки вертикально установлен пневмоцилиндр 28, на штоке которого находится планка 29, подпружиненная пружиной 30. Тяги 31 одним концом шарнирно прикреплены к планке 29, а другим (также шарнирно) соединены 1со створками 27.

Устрой1ство работает следующим образом.

Вал 12 вращаегся с постоянной скоростью и. взаимодействуя эксцентриками с пружинами 15, привк ит коромысла 11 в колебательные движения, которые с помощью обгонной муфты преобразуются в импульсное враща- 15 тельное движение питающих цилиндров 1. Âoлокно из бункера (на 1ергежс не показано) цилиндрами 1 подается под воздействие вращающегося барабана 2, который разрыхляет его. Через открытые створки 3волокно,посту- 211 пает в весовую коробку 4. При этом створки 27 закрыты. Как только коробка 4 наполнится волокном до заданного, веса, шторка б поднимается и перекрывает луч света фотодатчпка 7. При этом электропневмоклапан открывя- 2 ет доступ сжатого воздуха к пневмоцилиндрам 24 и 28, под воздействием которых створки 3 закрываются, а створки 27 открываются.

Одновременно с этим тяга 2б приподнимается и, нажимая на упор 25, поворачивает рычаг 30

18 и упор !б. Последний, воздействуя на рычаг 14, выводит коромысла 11 из контакта с эиоцентриками 13 и питающие цилиндры о стянавливаются. Через открытые створки 27 =;олокно из коробки 4 разгружается. При этом .5 шторка б Открывает луч света фотодятчнка 7, ;l электроппевмоклапан (на чертеже не пока3cIiI) перекрывает подачу сжатого воздуха в цилиндры 24 I 28. В результате створки 27 пружиной 30 закрываются, а створки 3 открываются. Одновременно с этим рычаг 18, а вместе с ннм и упор 16 под действием груза 19 (или пружины) поворачивается B первоначальное положение, и коромысла 11 входят в контакт с эксцентриками 13. ПН1ающие цилиндры 1 начинают вращаться, и цикл повторяется. Для изменения числа оборотов питающих цилиндров упор 20 выполнен регулируемым Ilo высоте, я тяга 2б снабжена пязоvI, Ilo которому перемещается у:1ор 25.

11рсдмет пзобр: тенин

Устройст13о для 13eсозого дозироваппя во, io iII3cToI материала, содержащее . ссову1о коробку со створками, подвешенную:1а коромысле с уря13повсшпва1ощим грузом, отсечные стзорки, соединенные с пневмоцилиндром, питающие цилиндры с механизмом их пуска и

ОстянОВс! п дат 1ик контpoëÿ наполнения Весо вой коробки волокном, отличающееся тем, что, е целью упрощения конструкции, механизм пуска 11 остапоза шггающих цилиндров выполнен в виде устапозлепного ня,питающем цилиндре импульсного вариатора, состоящего пз обгсIIпой муфты е закрепленными -Ia ее обоймах коромыслами, приводимыми в колебательное движение эксцептрпковым валом и соедипеннымн системой рычагов с пневмоцилпндром, сблокиpoBIIlIlbIiI с да гчиком контроля на полне!1Ня 13еСОВОЙ I
