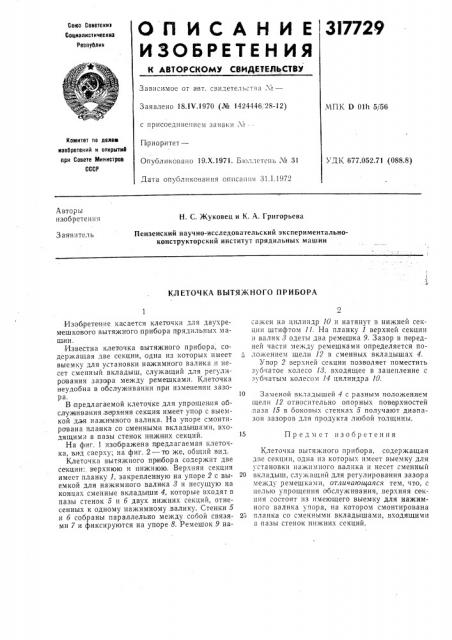

О П И С А Н И Е 3I7729

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советсииз

Социзлистичесииз

Ресттублив

Зависимое от авт. свидетельства ¹â€”

Заявлено 18.1тт.1970 (№ 1424446, 28-12) с присоединением заявки №вЂ”

Приор,итет—

Опубликовано 19.Х.1971. Б1сллстепь ."чз 31

Дата опубликования списания 31.1.1972

МПК D Olh 5/56

Комитет но лелем изобретений и открытий ори Совете Министров

СССР

УДК 677.052.71 (088,8) Авто,ры изобретения

Н. С. Жуковец и К. А. Григорьева

Пензенский научно-исследовательский экспериментальноконструкторский институт прядильных машин

Заявитель

КЛЕТОЧКА ВЫТЯЖНОГО ПРИБОРА

Предмст изобретения

Изоб ретение касается клеточки для двухремешкового вытяжтгого прибора пряди lbHblx маш,ин.

Известна клеточка вытяжного прибора, содержащая две секции, одна из которых имеет выемку для установки нажимного валика и несет сменный вкладыш, служащий для регулирования зазора между ремешками. Клеточка неудобна в обслуживании при изменении зазора.

В предлагаемой клеточке для упрощения обслуж ивания,верхняя секция имеет упор с выемкой для нажимното валика. На упоре смонтирована планка со сменными вкладышами, входящими в пазы стенок нижних секций.

На фиг. 1 изображена предлагаемая клеточка, вид сверху; на фиг. 2 — то же, общий вид.

Клеточка вытяжного прибора содержит две секции: верхнюю и нижнюю. Верхняя секция имеет планку 1, закрепленную на упоре 2 с выемкой для нажимного валика 8 и несущую на концах сменные вкладыши 4, которые входят в пазы стенок 5 и б двух нижних секций, отнесенных к одному нажимному.валику. Стенки 5 и б собраны параллельно между собой связями 7 и фиксируются на упоре 8. Ремешок 9 насажен на цилиндр 10 и натянут в нижней секции штифтом 11. На планку I верхней секции и валик 3 одеты два ремешка 9. Зазор в передней части между ремешками определяется положением щели 12 в сменных вкладышах 4.

Упор 2 верхней секции позволяет поместить зубчатое колесо 18, входящее в зацепление с зубчатым колесом 14 цилиндра 10.

1О Заменой вкладышей 4 с разным положением щели 12 относительно опорных поверхностей .паза 15 в боковых стенках 5 получают диапазон зазоров для продукта любой толщины.

Клеточка вытяжного пртгбора, содержащая дзе секции, одна из которых имеет выемку для установки нажимного валика и несет сменный

20 вкладыш, служащий для регулирования зазора между ремешками, отличающаяся тем, что, с целью упрощения обслуживания, верхняя секция состоит из имеющего выемку для нажимного валика упора, на котором смонтирована

25 планка со сменными вкладышами, входящими в пазы стенок нижних секций.

317729 тз

5 9

Я иг.1

Фиа. 2
