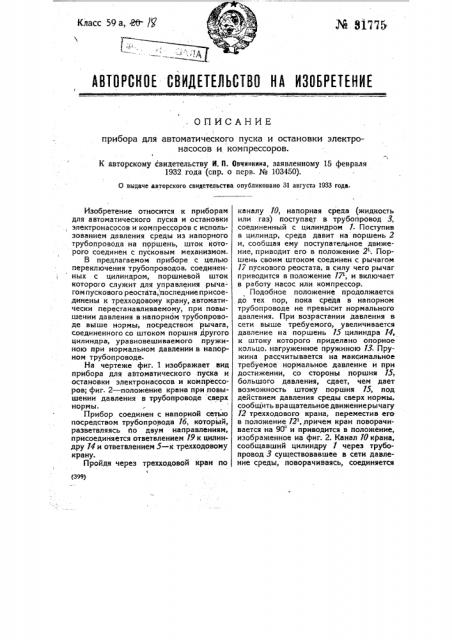

ABTOPGHOE СВИДЕТЕЛЬСТВО HA ИЗОБРЕТЕНИЕ

ОПИСАНИЕ прибора для автоматического пуска и остановки электронасосов и компрессоров.

К авторскому свидетельству И. П. Овчинкииа, заявленному 15 февраля

1932 года (спр. о перв. ¹ 103450).

0 выдаче авторского свидетельства опубликовано 31 августа 1933 года. (399) Изобретение относится к приборам для автоматического пуска и остановки ., электронасосов и компрессоров с исполь-. зованием давления среды из напорного трубопровода на поршень, шток которого соединен с пусковым механизмом.

В предлагаемом приборе с целью переключения трубопроводов, соединен ных с цилиндром, поршневой шток которого служит для управления рычагом пускового реостата, последние присоединены к трехходовому крану, автоматически перестанавливаемому, при повышении давления в напорном трубопроводе выше нормы, посредством рычага, соединенного со штоком поршня другого цилиндра, уравновешиваемого пружиною при нормальном давлении в напорном трубопроводе.

На чертеже фиг. 1 изображает вид прибора для автоматического пуска и остановки электронасосов и компрессоров; фиг. 2 — положение крана при повышении давления в трубопроводе сверх нормы.

Прибор соединен с напорной сетью посредством трубопровода 16, который, разветвляясь по двум направлениям, присоединяется ответвлением 19 к цилиндру 14 и ответвлением 5 — к трехходовому крану.

Пройдя через трехходовой кран по с каналу 10, напорная среда (жидкость или газ) поступает в трубопровод 3, соединенный с цилиндром 1. Поступив в цилиндр, среда давит на поршень 2 и, сообщая ему поступательное движение, приводит его в положение 2 . Поршень своим штоком соединен с рычагом

17 пускового реостата, в силу чего рычаг приводится в положение 1Р, и включает в работу насос или компрессор.

Подобное положение продолжается до тех пор, пока среда в напорном трубопроводе не превысит нормального давления. При возрастании давления s сети выше требуемого, увеличивается давление на поршень 15 цилиндра 14, к штоку которого приделано опорное кольцо, нагруженное пружиною 13. Пружина рассчитывается на максимальное требуемое нормальное давление и при достижении, со стороны поршня 15, большого давления, сдает, чем дает возможность штоку поршня 15, под действием давления среды сверх нормы, сообщить вращательное движение рычагу

12 трехходового крана, переместив его в положение 121,причем кран поворачивается на 90 и приводится в положение, изображенное иа фиг. 2. Канал 10 крана, сообщавший цилиндру 1 через трубопровод 3 существовавшее в сети давление среды, поворачиваясь, соединяется, фиг211 1

Ленпромпечатьеоюз Тип. „Печ. Труд". Зак. 5359 — 1000 с трубопроводами 4 и 5, создавая таким образом обратное-действие на поршень .2 и возвращает его в прежнее положение.

Канал 11 в это время соединен с трубопроводами 3 и 7, представляя с ними неразрывную систему, и сообщает противоположную сторону поршня 2 с атмосферой. Шток поршня 2 переводит рычаг из положения 17 в положение .17 и реостат, выключаясь, останавливает электронасос (компрессор). Расходом напорной среды в сети давление понижается и под действием пружины 13 поршень 15 занимает прежнее положение, шток же его, продвигаясь, поворачивает трехходовой кран на 90; и вся система приходит в первоначальное положение.

Далее цикл действия повторяется в oð же порядке.

1 ! у

Предмет из об р етения.

Прибор для автоматического пуска и остановки электронасосов и компрессоров с использованием давления среды из напорного трубопровода на поршень, шток коего соединен с пусковым механизмом,: отличающийся тем, что применены два поршня, из коих поршень

15 цилиндра 14 снабжен пружиною, уравновешивающею нормальное давление в трубопроводе, шток какового поршня соединен с рычагом трехходового крана для перестановки этого крана при повышении давления сверх нормы, в целях переключения трубопроводов

3 и 4, соединенных с цилиндром второго поршня, поршневой шток коего служит для управления рычагом реостата.
