Клиновой самоцентрирующий механизм
Иллюстрации
Реферат

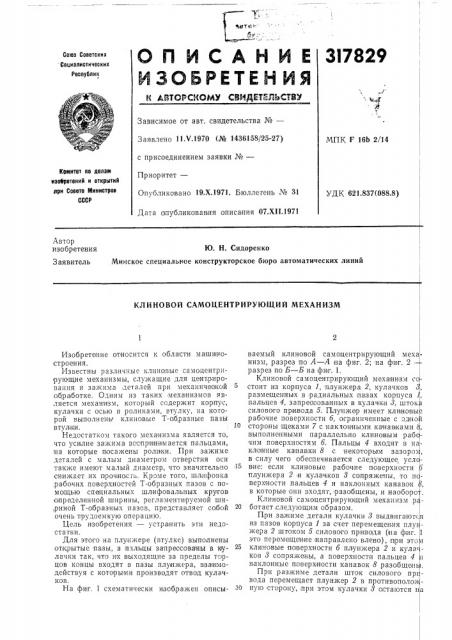

О П И С А Н И Е 3l7829
ИЗОБРЕТЕН ИЯ
Союз Советских Социалистических
Респу0лик
Зависимое от авт. свидетельства №вЂ”
Заявлено 11.Ч.1970 (№ 1436168/25-27) с присоединением заявки №вЂ”
Приоритет—
Опубликовано 19.Х.1971. Бюллетень № 31
МПК F 16b 2/14
Комитет ое делам изобретений и открытий лри Совете Министров
СССР
УДК 621.837(088.8) Дата опубликования описания 07.XII.1971
Автор изобретения Ю. Н. Сидоренко
Заявитель Минское специальное конструкторское боро автоматических линий
КЛИНОВОЙ САМОЦЕНТРИРУЮЩИЙ МЕХАНИЗМ
Изобретение относится к области машиностроения.
Известны различные клиновые самоцентрирующие механизмы, c;I),Iêàùèå для це)нтрирования и зажима деталей при механической обра ботке. Одним из таких механизмов является механи зм, который содержит корпус, кулачки:с осью и роликами, втулку. на которой выполнены клиновые Т-образные пазы втулки.
Недостатком такого механизма является то, что усилие зажима воспpиiниlмаетcя пальцами, на кото рые посажены ролики. При зажиме деталей с малым диаметром отверстия оси также имеют малый диаметр, что значительно снижает их прочносгь. Кроме того, шлифовка
;рабочих поверхностей Т-образных пазов с помощью специальных шлифовальных кругов определенной ширины, регламенти руемой ши,риной Т-образных пазов, представляет со бой очень трудоемкую операцию.
Цель изобретения — устра нить эти недостатки.
Для этого на плунжере (втулке) выполнены открытые пазы, а пальцы запрессова ны в иулачки так, что их выходящие за пределы торцов концы входят в пазы II;I) íæåðà, в за и.модействуя с кото ры ми производят отвод кулачков.
На фиг. 1 схематически изображен описываемый клиновой самоцентрирующий мех низм, разрез по А — А;на фиг, 2; на фиг. 2 -1разрез по Б — Б на фиг. 1.
Клиновой самоцентрирующий механизм сстоит из кор пуса 1, плунжера 2, кулачков раз мещен ных B радиальных пазах корпуса пальцев 4, запрес сованнь|х в кулачки 8, шток силового привода 5. Плу|нжер имеет кленовы рабочие поверхности б, отграниченные с одно
Ы стороны щеками 7 с наклонньвги ка навками выполненными параллельно клиновым рабчим поверхностям б. Пальцы 4 входят в накло нные ка навки 8 с некоторы м зазоро:, в силу чего обеспечивается следующее усл15 вне: если клиновые рабо чие поверхности плунжера 2 и кулачков 3 сопряжены, то и верхности пальцев 4 и наклонных канавок в которые они входят, разобщены, и наоборо
Клиновой самоцентрирующий механизм р
20 ботает следующим образом.
При зажиме детали кулачки 3 выдвигаютс из пазов корпуса 1 за счет перемещения плу жера 2 штоком 5 силового при вода (IHB фиг. 1 это перемеще|ние направлено влево), п ри это I
25 кличовые поверхности б плунжера 2 и кулаков 3 сопряжены, а поверхности пальцев 4 наклонные поверх ности канавок 8 разо бщень.
При разжиме детали шток силового пр вода перемещает плунжер 2 в противополон.30 ную сторону,,при этом кулачки 8 с|стаются на
317829
2 б
Фиг. 2
Составитель Н. Рахманина
Редактор Г. Гончарова Темрвд Е. Борисова Корректоры И, М. Шматова и
T. А. Бабакина
Заказ 804 Изд. Чв 1353 Тираж 473 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, К-ЗЬ, Раушская наб., 4/5
Типопрафия ¹ 24 Главполиграфпрогма, Москва, Г-19, ул. Маркса-Энгельса, 14 месте до тех пор, пока зазор, имеющийся между поверхностям и б и по верхностями наклонных IKBнавок 8, не будет выбран. После
coIIIp$Ii&BHHtsI поверхностей пальцев 4 и ка навок 8 образуется зазор между рабочим и клиновыми поверхностями плунжера 2 и кулачков 8. При дальнейшем движениями штока 5 будет происходить втягивание кулачков 8 за счет взаимодействия наклоненных поверхностей канавок 8 с поверхностями пальцев 4.
Преимуществом да неой конструкции является то, что п ри зажиме деталей усилие передается через рабочие клиновые поверх ности кулачков и плунжера, а оси разгружены и служат только для отвода кулачков.
Кроме того, на клонные пазы, выпоJIIHBHIHые в щеками плунокера,,не нуждаются в шлифовке, открытые рабочие поверхности плунжера могут шлифоваться любым шли фовальным кругом.
Предмет изобретения
Клиновой самоцент ри рующий механизм, содержа щий корпус и,кулачки, .взаимодействунзщие своей наклонной плоско стью с на клонными .пазами плунжера,,связанного со штоком 10 силового привода, отличающийся тем, что, с целью улучшения технологичности обработки плунжера, 11aabI в нем выполнены открытыми с наклонной канавкой на одной из станок каждого паза, а кулачки снабжены запрессо15 ванными в них пальцами, свободно входящими своими выступающими концами в наклонные канавки цазов плунжера,
