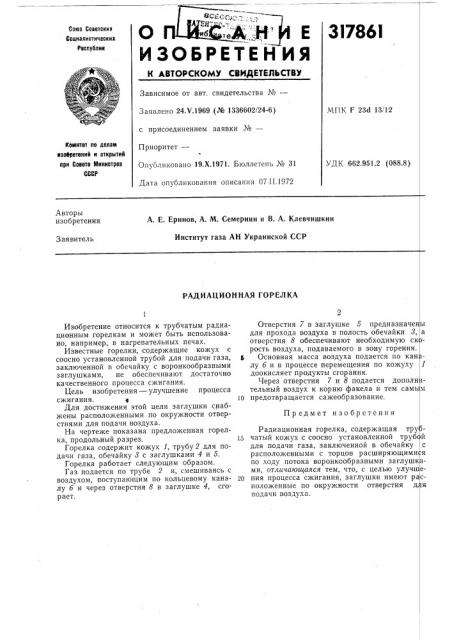

Реферат



у

I I

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹â€”

Заявлено 24Х.1969 (№ 1336602/24-6) с присоединением заявки №вЂ”

Приоритет— ъ

Опубликовано 19.Х.1971. Бюллетень № 31

Дата опубликования описания 07 II.1972

МПК F 23d 13/12

Комитет по делам нзоеретений и открытий при Совете Министров

СССР

УДК 662.951.2 (088.8) Авторы изобретения

А. Е. Еринов, А. М. Семернин и В. А. Клевчишкин

Институт газа АН Украинской ССР

Заявитель

РАДИАЦИОННАЯ ГОРЕЛКА

Изобретение относится к трубчатым радиационным горелкам и может быть использовано, например, в нагревательных печах.

Известные горелки, содержащие кожух с соосно установленной трубой для подачи газа, заключенной в обечайку с воронкообразными заглушками, не обеспечивают достаточно качественного процесса сжигания.

Цель изобретения — улучшение процесса сжигания. о

Для достижения этой цели заглушки снабжены расположенными по окружности отверстиями для подачи воздуха.

На чертеже показана предложенная горелка, продольный разрез.

Горелка содержит кожух 1, трубу 2 для подачи газа, обечайку 3 с заглушками 4 и 5.

Горелка р а ботает следующим обр аз ом.

Газ подается по трубе 2 и, смешиваясь с воздухом, поступающим по кольцевому каналу б и через отверстия 8 в заглушке 4, сгораетт.

Отверстия 7 в заглушке 5 предназначен для прохода воздуха в полость обечайки 8, отверстия 8 обеспечивают необходимую ск рость воздуха, подаваемого в зону горения. и Основная масса воздуха подается по кан лу б и в процессе перемещения по кожуху доокисляет продукты сгорания.

Через отверстия 7 и 8 подается дополн тельный воздух к корню факела и тем самь

1о предотвращается сажеобразование.

Предмет изобретения

Радиационная горелка, содержащая тру

15 чатый кожух с соосно установленной труб для подачи газа, заключенной в обечайку с расположенными с торцов расширяющими я по ходу потока воронкообразными заглушк ми, отличающаяся тем, что, с целью улучше

20 ния процесса сжигания, заглушки имеют р с положенные по окружности отверстия д я подачи воздуха.

317861

Родактор Н. Вирко

Заказ 7620 Изд. ¹ 1392 Тираж 448 Подгшсиое

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-З5, Раушская наб., д. 4/5

Областная типография Костромского управления ио печати

Составитель H. Колесникова

Текред Е. Борисова

Корректоры О. Тюрина и

Т. Миронова
