Регенеративный теплообменник

Иллюстрации

Показать все

Реферат

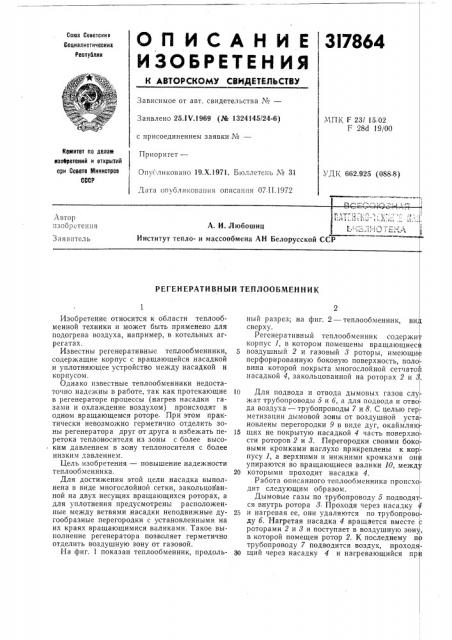

Саюз Саветсних

Сациалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 25.1Ч.1969 (№ 1324145/24-6) МПК Г 23/ 15и02

F 28d 19(00 с присоединением заявки ¹â€”

Неегитет па делает взаеретеиий и открытий при Саеете 1т1ииистрае

GGCP

Приоритет—

Опубликовано 19.Х.1971. Бюллетень ¹ 31

Дата опубликования описания 07 II.1972

УДК 662.925 (088.8) Автор изобретения

А. И. Любошиц

Институт тепло- и массообмена АН Белорусской ССР

Заявитель

РЕГЕНЕРАТИВНЫЙ ТЕПЛООБМЕННИК

Изобретение относится к области теплообменной техники и может быть применено для подогрева воздуха, например, в котельных агрегатах.

Известны регенеративные теплообменники, содержащие корпус с вращающейся насадкой и уплотняющее устройство между насадкой и корпусом.

Однако известные теплообменники недостаточно надежны в работе, так как протекающие в регенераторе процессы (нагрев насадки гавами и охлаждение воздухом) происходят в одном вращающемся роторе- При этом практически невозможно герметично отделить зоны регенератора друг от друга и избежать перетока теплоносителя из зоны с более высоким давлением в зону теплоносителя с более низким давлением.

Цель изобретения — повышение надежности теплообменника.

Для достижения этой цели насадка выполнена в виде многослойной сетки, закольцованной на двух несущих вращающихся роторах, а для уплотнения предусмотрены расположенные между ветвями насадки неподвижные дугообразные перегородки с утстановленными на их краях вращающимися валиками. Такое выполнение регенератора позволяет герметично отделить воздушную зону от газовой.

На фиг. 1 показан теплообменник, продольный разрез; на фиг. 2 — теплообменник, ви сверху.

Регенеративный теплообменник содержи корпус 1, в котором помещены вращающиес

5 воздушный 2 и газовый 8 роторы, имеющи перфорированную боковую поверхность, поло вина которой покрыта многослойной сетчатой насадкой 4, закольцованной на роторах 2 и

l0 Для подвода и отвода дымовых газов слу жат трубопроводы 5 и б, а для подвода и отво да воздуха — трубопроводы 7 и 8. С целью гер метизации дымовой зоны от воздушной уста новлены перегородки 9 в виде дуг, окаймля

15 щих не покрытую насадкой 4 часть поверхно сти роторов 2 и 8. Перегородки своими боко выми кромками наглухо прикреплены к корпусу 1, а верхними и нижними кромками он упираются во вращающиеся валики 10, межд

20 которыми проходит насадка 4.

Работа описанного теплообменника происходит следующим образом.

Дымовые газы по трубопроводу 5 подводяся внутрь ротора 8 Проходя через насадку

25 и нагревая ее, они удаляются по трубопроводу б. Нагретая насадка 4 вращается вместе роторами 2 и 8 и поступает в воздушную зон, в которой помещен ротор 2. К последнему п трубопроводу 7 подводится воздух, проходя30 щий через насадку 4 и нагревающийся пр

317864

Предмет изобретения

9 10

2 10 8 q)

Составитель Г. Петров

Текред Е. Борисова

Редактор Н. Вирко

Корректоры Л. Орлова и

О. Волкова

Заказ 7620 Изд. ¹ 1392 Тираж 448 Подписное

ЦНИИПИ Комитета l10 делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская иаб., д. 4/5

Областная типография Костромского управления ио печати этом, Из полости ротора 2 воздух удаляется по трубопроводу 8.

Регенеративный теплообменник, содержащий корпус с вращающейся насадкой и уплотняющее устройство между насадкой и корпусом, отличающийся тем, что, с целью повышения надежности, насадка выполнена в виде многослойной сетки, закольцованной на двух несущих вращающихся роторах, а для уплотнения предусмотрены расположенные между ветвями насадки неподвижные дугообразные перегородки с установленными на их краях вра.щающимися валиками.
