Реферат

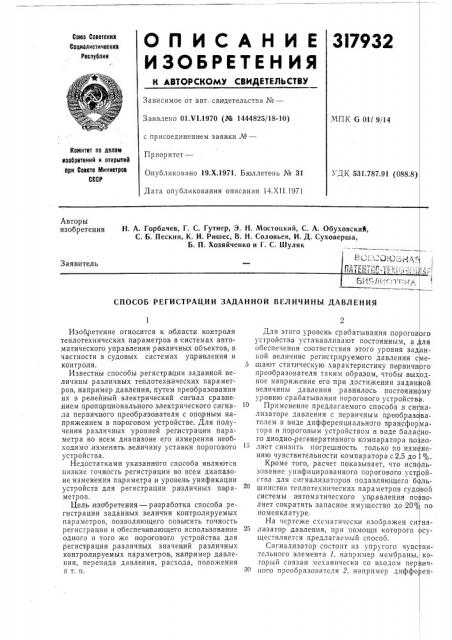

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

3I7932

Сова Соеетскив

Социалистическив

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 01.VI.1970 (№ 1444825/18-10) МПК G 01/ 9/14 с присоединением заявки №вЂ”

Комитет ла делам иаобретеннй и открытий ари Совете Министров

СССР

Приоритет—

Опубликовано 19.Х.1971. Бюллетень ¹ 31

Дата опубликования описания 14.Х11.1971

УДК 531.787.91 (088.8) Авторы изобретения

Н. A. Горбачев, Г. С. Гутнер, 3. Н. Мостоцкий, С. А. Обуховский, С. Б. Пескин,.К. И. Ришес, В. Н. Соловьев, И. Д. Суховерша, Б. П. Хозяйчеико и Г, С. Шуляк

1. !,, \ 1 м к. .1 " -. .,Ф Л» «3 1 1 1 „. Д; Я „:,"j:".1 "!-" :,I;;.

Заявитель

P,,, f :.:: . т ;;.г д

СПОСОБ РЕГИСТРАЦИИ ЗАДАННОЙ ВЕЛИЧИНЪ| ДАВЛЕНИЯ го ля нго одой у навановоне70 ° льойльвои вопо навикоиченИзобретение относится к области контроля теплотехнических параметров в системах автоматического управления, различных объектов, в частности в судовых системах управления и контроля.

Известны способы регистрации заданной величины различных теплотехнических параметров, например давления, путем преобразования их в релейный электрический сигнал сравнением пропорционального электрического сигнала первичного преобразователя с опорным напряжением в пороговом устройстве. Для получения различных уровней регистрации параметра во всем диапазоне его измерения необходимо,изменять величину уставки порогового устройства.

Недостатками указанного способа являются низкие точность регистрации во всем диапазоне изменения параметра,и уровень унификации устройств для регистрации различных параметровв.

Цель, изобретения — разработка способа регистрации заданных величин контролируемых параметров, позволяющего повьвсить точность регистрации и обеспечивающего использование одного и того же п орогового устройства для регистрации, различных значений различных контролируемых параметров, например давления, перепада давления, расхода, положения ит.п, Для этого уровень срабатывания порогов устройства устанавливают постоянным, а обеспечения соответствия этого уровня зад ной величине регистрируем ого давления с

5 щают статическую характеристику парвичн преобразователя таким образом, чтобы вых ное напряжение его при достижении задан, величины давления равнялось постоянн уровню срабатывания порогового устройств

10 Применение предлагаемого способа в си лизаторе давления с первичным прообраз телем в виде дифференциального т рансфор тора и пороговым устройством в виде бала го диодно-регенеративного компаратора по ляет снизить погрешность только по изм нию чувствительности компаратора с 2,5 до

Кроме того, расчет показывает, что исп зование унифицированного порогового уст, ства для сигнализаторов подавляющего б шинства теплотехнических параметров судо системы автоматического управления по ляет сократить запасное имущество до 200/ номенклатуре, На чертеже схематически изооражен си

25 лизатор давления, при помощи которого ществляется предлагаемый способ.

Сигнализатор состоит из упругого чувс тельного элемента 1, например мембраны, торый связан механически со входом пер

З0 ного преобразователя 2, например диффе

317932

Предмет изобретения

Составитель Г. Невская

Т «ред А. A. Камышиикова Коректор .Е. Н. Миронова

Редактор А. Корнеев

Изд. ¹ 1400

За,каз 7030

Т,и:ранк 473

Подписное

ЦНИИПИ Комитета по деласи изобретений н открытий при Совете Министров СССР

Москва, 3(,-35, Раушская наб., д. 4/5

Областная типография Костромско;о упразлеиия по и:чати циально-трансформаторного преобразователя.

Выход первичното преобразователя соединен с одним входом порогового устройства 8, например балансного диод но-,регенеративного компараъора, а на второй вход подается постоянное напряжение U от отдельного источника 4. Постоянная величина U выбрана из условий оптимальной совместной работы первичного преобразователя и порогового устройства.

Сигнали затор работает следующим образом.

Контролируемое давление P преобразуется элементом 1 в пропорциональное перемещение l, которое, в свою очередь, преобразуется преобразователем 2,в электрический сигнал

U„. Выходное напряжение U, сравнивается в пороговом устройстве 8 с постоянным напряжением U. При,равенстве амплитуд U u

U происходит скачкообразное изменение выходного сигнала порогового устройства 8.

Для обеспечения соответствия уровня срабатывания ПУ заданной величины регистрации контролируемого давления смещают статическую характеристику первичного преобразователя 2 (путем, изменения начального относительного положения îoMIOTOK и сердечника дифференциального трансформатора), таким

5 образом, чтобы при .величине давления P на ьходе сигнализатора, равной, заданной величине регистрации контролируемого давления, амплитуда У„„,равнялась U.

Способ, регистрации заданной величины давления путем преобразования давления в релейный электрический сигнал при помощи первичного преобразователя,и порогового устройства, отличающийся тем, что, с целью повышения точности и унификации процесса регистрации, устанавливают постоянный уровень срабатывания порогового устройства и смещают статическую характеристику первичного преобразователя до,равенства его выходного напряжения постоянному уровню срабатывания поротового устройства.
