Союз Соеетскиа

Социалистически»

Республик

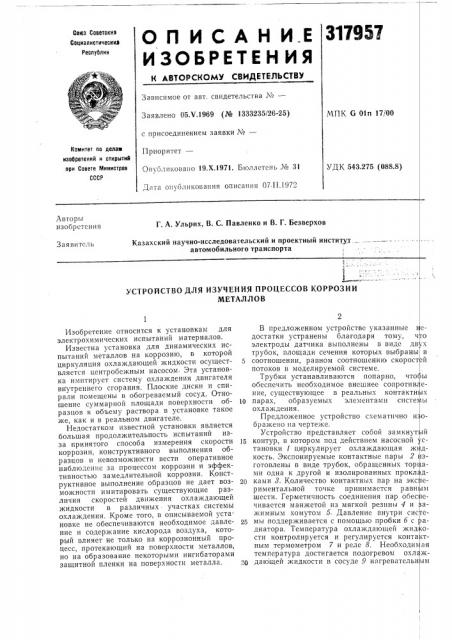

ОП ИСА НИ Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹â€”

Заявлено 05.Y,1969 (№ 1333235/26-25) МПК G Oln 17/00 с присоединением заявки ¹â€”

Комитет по делаю изобретений и открытиЯ при Совете Минно ров

СССР

Приоритет—

Опубликовано 19.Х.1971. Бюллетень ¹ 31

УДК 543,275 (088.8) Дата опубликования описания 07.II.1972

Авторы изобретения

Г. А. Ульрих, В. С. Павленко и В. Г. Безверхов

Казахский научно-исследовательский и проектный институт автомобильного транспорта

Заявитель

УСТРОЙСТВО ДЛЯ ИЗУЧЕНИЯ ПРОЦЕССОВ КОРРОЗИИ

МЕТАЛЛОВ о в й

ы осгм о1м

Изобретение относится к установкам для электрохимических испытаний материалов.

Известна установка для динамических испытаний металлов на коррозию, в которой циркуляция охлаждающей жидкости осуществляется центробежным насосом. Эта установка имитирует систему охлаждения двигателя внутреннего сгорания. Плоские диски и спирали помещены в обогреваемый сосуд. Отношение суммарной площади поверхности образцов к объему раствора в установке такое же, как и в реальном двигателе.

Недостатком известной установки является большая продолжительность испытаний изза принятого способа измерения скорости коррозии, конструктивного выполнения образцов и невозможности вести оперативное наблюдение за процессом коррозии и эффективностью замедлительной коррозии. Конструктивное выполнение образцов не дает возможности имитировать существующие различия скоростей движения охлаждающей жидкости в различных участках системы охлаждения. Кроме того, в описываемой установке не обеспечиваются необходимое давление и содержание кислорода воздуха, который влияет не только на коррозионный процесс, протекающий на поверхности металлов, но на образование некоторыми ингибаторами защитной пленки на поверхности металла.

В предложенном устройстве указанные сдостатки устранены благодаря тому, и электроды датчика выполнены в виде дв х трубок, площади сечения которых выбраны

5 соотношении, равном соотношению скорост потоков в моделируемой системе.

Трубки устанавливаются попарно, что обсспечить необходимое внешнее сопротив ение, существующее в реальных контактн

10 парах, образуемых элементами систе. > охлаждения.

Предложенное устройство схематично и бражено на черте>ке.

Устройство представляет собой замкнут

15 контур, в котором под действием насосной тановки 1 циркулирует охлаждающая ж дкость. Экспонируемые контактные пары 2 изготовлены в виде трубок, обращснных тор ами одна к другой и изолированных прокл д20 ками 3. Количество контактных пар на экс ериментальной точке принимается равн шести. Герметичность соединения пар обес ечивается манжетой из мягкой резины 4 и ажимным хомутом 5. Давление внутри сис е25 мы поддерживается с помощью пробки б с адиатора. Температура охлаждающей жид сти контролируется и регулируется конта тным термометром 7 и реле 8. Необходив ая температура достигается подогревом охл ждающей жидкости в сосуде 9 нагреватсльн °

317957 устройством 10. Сосуд 9 закрывается герметичной крышкой 11.

От каждого элемента контактной пары 2 выводится электрический контакт 12 на промежуточную панель 18 и далее на панель 14, 5 служащую для измерения тока контактной пары. Электроизмерительный прибор 15 измеряет ток, возникающий в контактных парах 2. Переключатели 1б включают контактные пары 2 в цепь электроизмерительного 10 прибора 15 или замыкают их накоротко.

Поскольку в процессе испытаний контактные пары могут изменить свою полярность, в измерительную схему включен переключатель 15

17. Для визуального наблюдения за движением воды в контуре циркуляции во всасывающей 18 и нагнетательной 19 ветвях установлены трубки 20. Загрязнение охлаждающей жидкости продуктами коррозии предотвра- 20 щается изготовлением соединительных элементов из некорродирующих материалов.

Кроме того, с этой же целью внутренняя поверхность сосуда 9 эмалирована, а внутренние поверхности насосной установки 1, трубок 5

21 и 22 покрыты водо- и термостойким защитным покрытием, например эпоксидной смолой.

Установка работает следующим образом.

Во время испытаний охлаждаемая жид- 30 кость проходит последовательно через контактные пары 2, установленные в нагнетательной ветви 19, и сливается в сосуд 9- Из сосуда 9 охлаждающая жидкость поступает через контактные пары, установленные во 35 всасывающей ветви 18, в насосную установку 1, Ток, возникающий в контактных парах, измеряется электроизмерительным прибором

15, По величине тока судят о коррозионных процессах, протекающих в контактных парах.

При испытании различных замедлителей коррозии об их эффективности судят по снижению силы тока, генерируемого в контактных парах. При измерении тока контактные пары 2 замыкаются на электроизмерительный прибор 15, в остальное время они замкнуты накоротко. Переключаются пары с помощью переключателей 1б.

Чтобы ограничить доступ кислорода воздуха, все соединения системы герметизированы (соединение крышки 11 с сосудом 9, отверстия в крышке П, места соединения между собой контактных пар, стеклянных трубок).

Для устранения в системе циркуляции разряжения, появляющегося при конденсации паров воды, и превышения давления пара сверх допустимого при кипении воды предусмотрена пробка б, снабженная двойным паро-воздушным клапаном.

Предмет изобретения

Устройство для изучения процессов коррозии металлов в системе охлаждения двигателя внутреннего сгорания, состоящее из насосной установки, сосуда, образцов, электроизмерительного и нагревательного устройств, отличающееся тем, что, с целью создания оперативного контроля за скоростью коррозии в системе охлаждения двигателя, электроды датчика выполнены в виде двух трубок, площади сечения которых выбраны в соотношении, равном соотношению скоростей потоков в моделируемой системе.

317957

1р "5

1 !

1К

- I

lI

17 ф
