Реферат

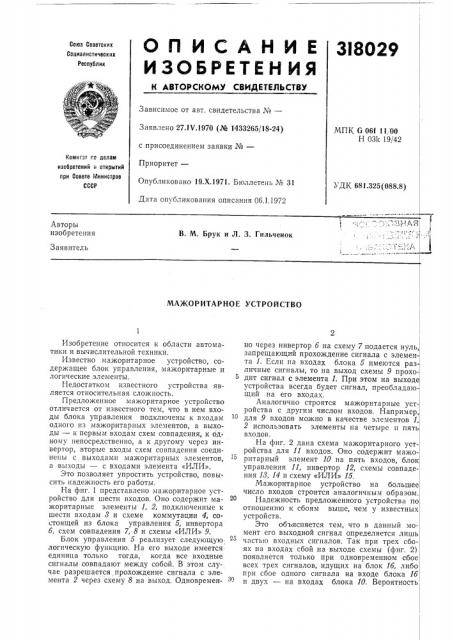

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

3I8029

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 27.1V.1970 (№ 1433265/18-24) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 19.Х.1971, Бюллетень № 31

Дата опубликования описания 06.1.1972

МПК б 06f 11, 00

Н 03k 19/42

Комитет vt, делам изобретений i открытий при Совете Министров

СССР

УДК 681.325 (088.8) Авторы изобретения

В. М. Брук и Л. 3. Гильчен

Заявитель

МАЖОРИТАРНОЕ УСТРОЙСТВО

Изобретение относится к области автоматики и вычислительной техники.

Известно мажоритарное устройство, содержащее блок управления, мажоритарные и логические элементы. 5

Недостатком известного устройства является относительная сложность.

Предложенное мажоритарное устройство отличается от известного тем, что в нем входы блока управления подключены к входам одного из мажоритарных элементов, а выходы — к первым входам схем совпадения, к одному непосредственно, а к другому через инвертор, вторые входы схем совпадения соединены с выходами мажоритарных элементов, а выходы — с входами элемента «ИЛИ».

Это позволяет упростить устройство, повысить надежность его работы.

На фиг. 1 представлено мажоритарное устройство для шести входов. Оно содержит мажоритарные элементы 1, 2, подключенные к шести входам 3 и схеме коммутации 4, состоящей из блока управления 5, инвертора б, схем совпадения 7, 8 и схемы «ИЛИ» 9.

Блок управления 5 реализует следующую логическую функцию. На его выходе имеется единица только тогда, когда все входные сигналы совпадают между собой. В этом случае разрешается прохождение сигнала с элемента 2 через схему 8 на выход. Одновремен- зо

1 но через инвертор б на схему 7 подается нуль, запрещающий прохождение сигнала с элемен-, та 1. Если на входах блока 5 имеются раз личные сигналы, то на выход схемы 9 прохо-, дит сигнал с элемента 1. При этом на выходе устройства всегда будет сигнал, преобладаю- щий на его входах.

Аналогично строятся мажоритарные устройства с другим числом входов, Например, для 9 входов можно в качестве элементов 1, 2 использовать элементы на четыре и пять входов, На фиг. 2 дана схема мажоритарного уст- ройства для 11 входов. Оно содержит мажоритарный элемент 10 на пять входов, блок управления 11, инвертор 12, схемы совпадения 13, 14 и схему «ИЛИ» 15.

Мажоритарное устройство на большее число входов строится аналогичным образом.

Надежность предложенного устройства по отношению к сбоям выше, чем у известных устройств.

Это объясняется тем, что в данный мо- мент его выходной сигнал определяется лишь частью входных сигналов. Так при трех сбоях на входах сбой на выходе схемы (фиг. 2) появляется только при одновременном сбое всех трех сигналов, идущих на блок 1б, либо при сбое одного сигнала на входе блока 1б и двух — на входах блока 10. Вероятность, 318029

Фиг. 1

Составитель В. Комаров

Фиг.2 подобного явления меньше вероятности сбоя любых трех входных сигналов из шести— ситуации, приводящей к сбою мажоритарного устройства, синтезированного известными м етода ми.

Предмет изобретения

Мажоритарное устройство, содержащее блок управления, мажоритарные и логические элементы «И» и «ИЛИ», отличающееся тем, что, с целью повышения надежности ус-,ройства, входы блока управления подключены к входам одного из мажоритарных эле5 ментов, а выходы — к первым входам элемента «И», к одному непосредственно, а к другому через инвертор, вторые входы схем совпадения соединены с выходами мажоритарных элементов, а выходы — с входами

10 элемента «ИЛИ».
