Патент ссср 318061

Патент ссср 318061

Иллюстрации

Показать все

Реферат

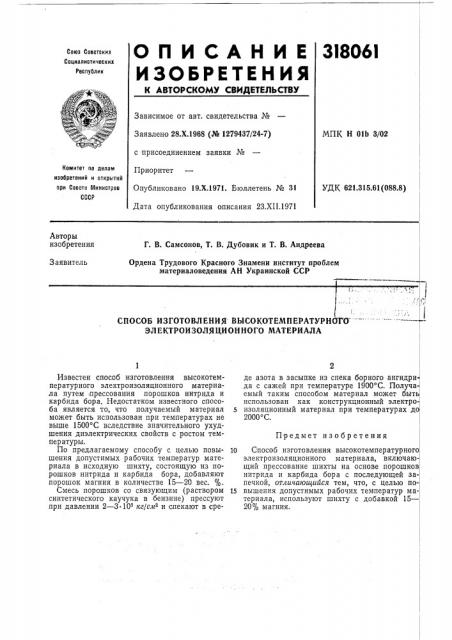

О П И С А Н И Е 3I806l

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 28.Х.1968 (¹ 1279437/24-7) с присоединением заявки №

Приоритет

Опубликовано 19.Х.1971. Бюллетень № 31

Дата опубликования описания 23.ХП.1971

МПК Н 01Ь 3/02

Комитет по делам изобретений н открытий при Совете 0инистрое

СССР

УДК 621.315.61(088.8) Авторы изобретения

Г. В. Самсонов, Т. В. Дубовик и Т. В. Андреева

3 аявитель

Ордена Трудового Красного Знамени институт проблем материаловедения АН Украинской ССР.1

I (СПОСОБ ИЗГОТОВЛЕНИЯ ВЫСОКОТЕМПЕРАТУРНОГО

ЭЛЕКТРОИЗОЛЯЦИОННОГО МАТЕРИАЛА

Предмет изобретения

Известен способ изготовления высокотемпературного электроизоляционного материала путем прессования порошков нитрида и карбида бора, Недостатком известного способа является то, что получаемый материал может быть использован при температурах не выше 1500 С вследствие значительного ухудшения диэлектрических свойств с ростом темпер атуры.

По предлагаемому способу с целью повышения допустимых рабочих температур материала в исходную шихту, состоящую из порошков нитрида и карбида бора, добавляют порошок магния в количестве 15 — 20 вес.

Смесь порошков со связующим (раствором синтетического каучука в бензине) прессуют при давлении 2 — 3 10 кг/см и спекают в сре2 ( де азота в засыпке из спека борного ангидри да с сажей при температуре 1900 С. Получаемый таким способом материал может быть использован как конструкционный электроизоляционный материал при температурах д

2000 С.

10 Способ изготовления высокотемпературного электроизоляционного материала, включающий прессование шихты на основе порошков нитрида и карбида бора с последующей запечкой, отличающийся тем, что, с целью по15 вышения допустимых рабочих температур материала, используют шихту с добавкой 15—

20% магния.
