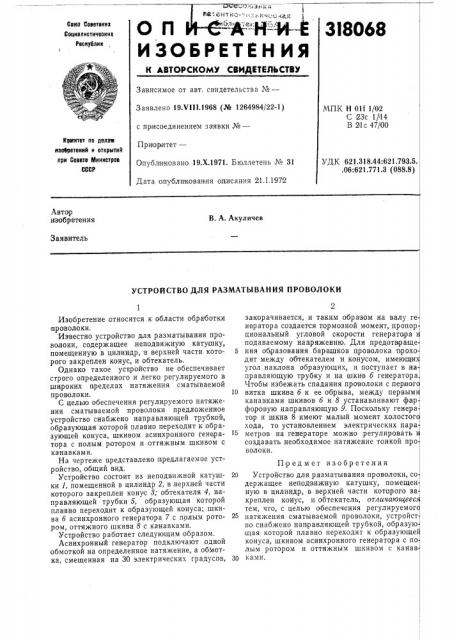

Устройство для разматывания проволоки
Иллюстрации
Реферат
H-"M — Й
ИЗОБРЕТЕН ИЯ
3I8068
Союз Советекях
Социелистичеоиих
Реоиублия
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №вЂ”
Заявлено 19Х!11.1968 (№ 1264984/22-1) с пр исоединением зая вки №вЂ”
При оритет—
Опубли ковано 19.Х.1971. Бюллетень № 31
Дата опубликования описания 21.1.1972
МПК Н Olf 1/02 С 23 с 1 il 4
В 21с 47/00 йовтитет оо делов ивоеретеиий и открытий при Совете Мииистров
СССР
УДК 621.318А4:621.793.5. .06:621.771.3 (088.8) Автор изобретения
В, А. Акуличев
Заявитель
УСТРОИСТВО ДЛЯ РАЗМАТЫВАНИЯ ПРОВОЛОКИ
Изобретение относится к области обработки проволоки, Известно устройство для разматывания про,волоки, содержащее неподвижную катушку, помещенную в цилиндр, в верхней части которого закреплен конус, и обтекатель.
Однако такое устрой ство не обеспечивает строго определенного и легко регулируемого в
IIIHpoKих пределах натяжения cMBTbIBàåìîé проволоки.
С целью обеспечения регулируемого натяжения сматываемой проволоки предложенное устройство снабжено направляющей трубкой, образующая которой плавно переходит к образующей конуса, шкивом асинхронного генератора с полым ротором и оттяжным шкивом с канавками.
На чертеже представлено предлагаемое устройство, общий вид.
Устройство состоит из неподвижной катушки 1, помещенной в цилиндр 2, в,верхней части которого закреплен конус 8; обтекателя 4, направляющей трубки 5, образующая которой плавно переходит к образующей конуса; шкива б асинхронного генератора 7 с полым ротором, оттяжного шкива 8 с канавками.
Устройство работает следующим образом.
Асинхронный генератор подключают, одной обмоткой на определенное натяжение, а обмотка, смещенная на 30 электрических градусов, закорачивается, и таким образом на валу ге нератора создается тормозной момент, пропор циональный угловой скорости генератора подаваемому напряжению. Для предотвраще
5 ния об|разования барачишков проволока прохо дит между обтекателем и конусом, имеющи угол наклона образующих, и поступает в на правляющую трубку и на шкив б генератора
Чтобы избежать спадания проволоки с пер ног
10 витка шкива б и ее обрыва, между первым канавками шкивов б и 8 устанавливают фар форовую направляющую 9. Поскольку генера тор и шкив 8 имеют малый момент холостог хода, то установлением электрических пара метров на генераторе можно регулировать создавать необходимое натяжение тонкой про волоки.
Предмет изобретения
20 Устройство для разматывания проволоки, со держащее неподвижную катушку, помещен ную в цилиндр, в верхней части которого за креплен конус, и обтекатель, отличающеес тем, что, с целью обеспечения регулируемог натяжения сматываемой проволоки, устройст во снабжено направляющей трубкой, образую щая которой плавно переходит к образующе конуса, шкивом асинхронного генератора с по лым ротором и оттяжным шкивом с канав
30 ками.
