Реферат

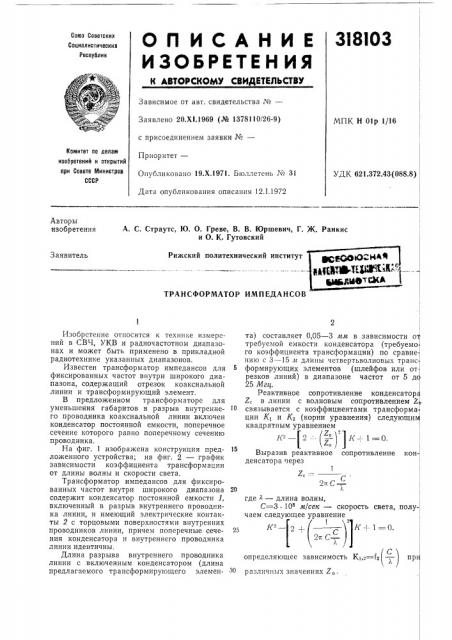

О П И С А Н И Е 3ISIO3

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 20.XI.1969 (№ 1378110/26-9) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 19.X.1971. Бюллетень ¹ 31

Дата опубликования описания 12.1.1972

МПК Н 01р 1/16 (1 йомитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.372.43(088.8)

Авторы изобретения

А. С. Страутс, Ю. О. Греве, В. В. Юршевич, Г. Ж. Ранкис и О. К. Гутовский

Заявитель

Рижский политехнический институт

ТРАНСФОРМАТОР ИМПЕДАНСОВ полу-, К+ 1 =О.

/т — 2 +

2 т С—

), различных значениях Z,.

Изобретение относится к технике измерений в СВЧ, УКВ и радиочастотном диапазонах и может быть применено в прикладной радиотехнике указанных диапазонов.

Известен трансформатор импедансов для фиксированных частот внутри широкого диапазона, содержащий отрезок коаксиальной линии и трансформирующий элемент.

В предложенном трансформаторе для уменьшения габаритов в разрыв внутреннего проводника коаксиальной линии включен конденсатор постоянной емкости, поперечное сечение которого равно поперечному сечению проводника.

На фиг. 1 изображена конструкция предложенного устройства; на фиг. 2 — график зависимости коэффициента трансформации от длины волны и скорости света.

Трансформатор импедансов для фиксированных частот внутри широкого диапазона содержит конденсатор постоянной емкости 1, включенный в разрыв внутреннего проводника линии, и имеющий электрические контакты 2 с торцовыми поверхностями внутренних проводников линии, причем поперечные сечения конденсатора и внутреннего проводника линии идентичны.

Длина разрыва внутреннего проводника линии с включенным конденсатором (длина предлагаемого трансформирующего элемен2 ( ( та) составляет 0,05 — 3 лл в зависимости о требуемой емкости конденсатора (требуемо

ro коэффициента трансформации) по сравне нию с 3 — 15 ия длины четвертьволновых транс

5 формирующих элементов (шлейфов или от резков линий) в диапазоне частот от 5 дс

25 Мгт1.

Реактивное сопротивление конденсатор

Z„в линии с волновым сопротивлением 2

10 связывается с коэффициентами трансформа ции К, и Кз (корни уравнения) следующи квадратным уравнением

R - — 2 - - — R —,1 =О.

Выразив реактивное сопротивление кон-, денсатора через

Z- C

2;г С—

20 ), где — длина волны, С=3. 10 м/сек — скорость света, чаем следующее уравнение

С 1 опрепеаиюптее зависимость к,е=fa — 1 пр 1

318103

Предмет изобретения

2 г

М k4<

Жиг 1 Пи /Огг

OOf

Составитель А. Багян

Техред Л. Левина

Корректоры Л. Царькова и В. Жолудева

Редактор А. Корнеев

Заказ 507/1956 Изд. № 1371 Тираж 473 Поди испсе

11НИИПИ Комитета по делам изобретений и открытий при Совете Министров CCCI-

Москва, 7К-35, Раушская иаб., д. 4/5

Тип. Харьк. фил. пред. «Патент»

Такая зависимость для двух значений

Z o — — 50 он и Z"o —— 75 ом представлена на фиг. 2.

Эффект применения предложенного трансформатора на частотах ниже 100 Мгц очевиден, так как длина трансформирующего элемента уменьшается на 3 — 5 порядков.

Трансформатор импедансов для фиксированных частот внутри широкого диапазона, 5 содержащий отрезок коаксиальной линии и трансформирующий элемент, отличающийся тем, что, с целью уменьшения габаритов, в разрыв внутреннего проводника линии включен конденсатор постоянной емкости, попе10 речное сечение которого равно поперечному сечению проводника.
