Способ закрепления тонкостенной эластичной оболочки в корпусе аппарата

Способ закрепления тонкостенной эластичной оболочки в корпусе аппарата

Иллюстрации

Показать все

Реферат

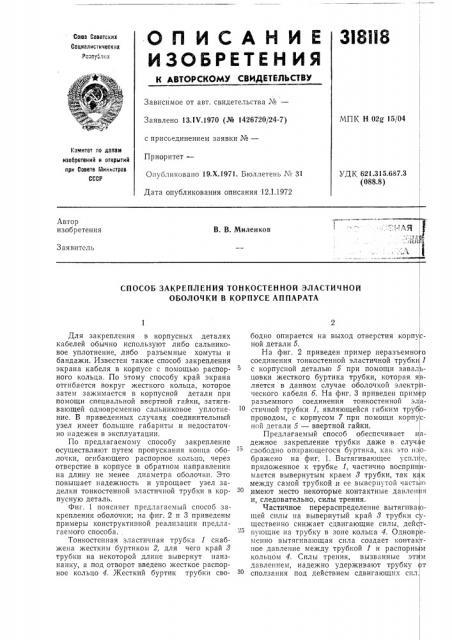

О П И С А Н И Е 318И8

ИЗОБРЕТЕН ИЯ

Х АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Росny: :::.i

Зависимое от авт. свидетельства №вЂ”

Заявлено 13.1Ч.1970 (№ 1426720/24-7) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 19.Х.1971. Бюллетень ¹ 31

Дата опубликования описания 12.1.1972

МПК Н 02@ 15/04

Комитет оо делам изобретений и открытий при Совете Ииннстров

СССР

УДК 621.315.687.3 (088.8) (СПОСОБ ЗАКРЕПЛЕНИЯ ТОНКОСТЕННОЙ ЭЛАСТИЧНОЙ

ОБОЛОЧКИ В КОРПУСЕ АППАРАТА сДля закрепления в корпусных деталях кабелей обычно используют либо сальниковое уплотнение, либо разъемные хомуты и бандажи. Известен также способ закрепления экрана кабеля в корпусе с помощью распорного кольца. По этому способу край экрана отгибается вокруг жесткого кольца, которое затем зажимается в корпусной детали при помощи специальной ввертной гайки, затягивающей одновременно сальниковое уплотнение. В приведенных случаях соединительный узел имеет большие габариты и недостаточно надежен в эксплуатации.

По предлагаемому способу закрепление осуществляют путем пропускания конца оболочки, огибающего распорное кольцо, через отверстие в корпусе в обратном направлении на длину не менее диаметра оболочки. Это повышает надежность и упрощает узел заделки тонкостенной эластичной трубки в корпусную деталь.

Фиг. 1 поясняет предлагаемый способ закрепления оболочки; на фиг. 2 и 3 приведены примеры конструктивной реализации предлагаемого способа.

Тонкостенная эластичная трубка 1 снабжена жестким буртиком 2, для чего край 8 трубки на некоторой длине вывернут наизнанку, а под отворот введено жесткое распорное кольцо 4. жесткий буртик трубки свободно опирается на выход отверстия корпуной детали 5.

На фиг. 2 приведен пример неразъемно о соединения тонкостенной эластичной трубк 1 с корпусной деталью 5 при помощи завалцовки жесткого буртика трубки, которая яляется в данном случае оболочкой электр 1ческого кабеля б. На фиг. 3 приведен прим р разъемного соединения тонкостенной эластичной трубки 1, являющейся гибким трубпроводом, с корпусом 7 при помощи корпу ной детали 5 — ввертной гайки.

Предлагаемый способ обеспечивает надежное закрепление трубки даже в случ е свободно опирающегося буртика, как это нзбражено на фиг. 1. Вытягивающее усил с, приложенное к трубке 1, частично воспринмается вывернутым краем 8 трубки, так к к между самой трубкой и ее вывернутой част ю имеют место некоторые контактные давлен я и, следовательно, силы трения.

Частичное перераспределение вытягива щей силы на вывернутый край 8 трубки сщественно снижает сдвигающие силы, дей гующие на трубку в зоне кольца 4. Одноврменно вытягивающая сила создает контакное давление между трубкой 1 и распорньм кольцом 4. Силы трения, вызванные эт м давлением, надежно удерживают трубку т сползания под действием сдвигающнх сил.

318118

Предмет изобретения

Составитель Б. Колкер

Техред Л. Евдонов

Редактор В. фельдман

Корректоры Л. Царькова

В. Жолудева

Заказ 507/1956 Изд. № 1371 Тираж 473 П одписно11НИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. «Патент»

Способ закрепления тонкостенной эластичной оболочки, например кабеля, и корпусе аппарата, при котором конец оболочки, пропущенный через отверстие в корпусе, отгибают на расположенное на ней распорное кольцо с последующим ее закреплением, отличаюи1ийся тем, что, с целью повышения надежности и сокращения габаритов заделки, закрепление осуществляют путем пропускания конца обоЛочки, огйбающего распорное кольцо, через отверстие в корпусе в обратном направлении на длину не менее диаметра оболочки.
