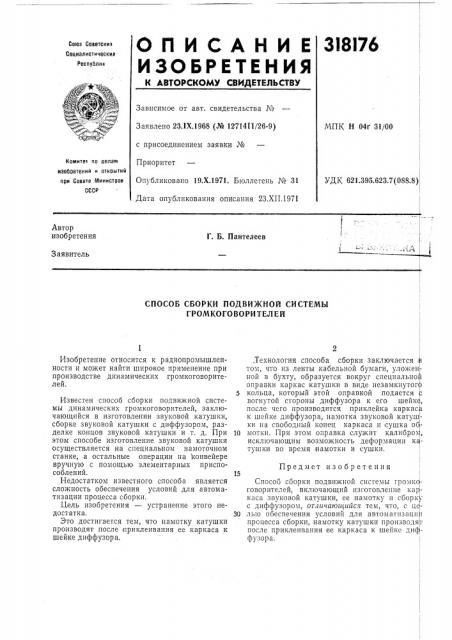

О П И С А Н И Е 3ISI76

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советски

Социалистическил

Республик

Зависимое от авт. свидетельства №

Заявлено 23,1Х.1968 (№ 12714Г1/26-9) с присоединением заявки ¹

Приоритет

Опубликовано 19.Х.1971. Бюллетень № 31

Дата опубликования описания 23.XII.1971

МПК Н 04r 31/00

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.395.623.7 (088.8) Автор изобретения

Г. Б. Пантелеев

Заявитель

СПОСОБ СБОРКИ ПОДВИЖНОИ СИСТЕМЫ

ГРОМКОГОВОРИ ТЕЛ EA

Изобретение относится к радиопромышленности и может найти широкое применение при производстве динамических громкоговорителей.

Известен способ сборки подвижной системы динамических громкоговорителей, заключающийся в изготовлении звуковой катушки, сборке звуковой катушки с диффузором, разделке концов звуковой катушки и т. д. При этом способе изготовление звуковой катушки осуществляется на специальном намоточном станке, а остальные операции на конвейере вручную с помощью элементарных приспособлений.

Недостатком известного способа является сложность обеспечения условий для автоматиз ации процесса сбор ки.

Цель изобретения — устранение этого недостатка.

Это достигается тем, что намотку катушки производят после приклеивания ее каркаса к шейке диффузора.,Технология способа сборки заключается том, что из ленты кабельной бумаги, уложен ной в бухту, образуется вокруг специально оправки каркас катушки в виде незамкнутог кольца, который этой оправкой подается вогнутой стороны диффузора к его шейк после чего производится приклейка каркас к шейке диффузора, намотка звуковой катуш ки на свободный конец каркаса и сушка о

10 мотки. При этом оправка, служит калибро исключающим возможность деформации ке тушки во время намотки и сушки.

Предмет изобретения

Способ сборки подвижной системы громкс говорителей, включающий изготовление кар каса звуковой катушки, ее намотку и сборк с диффузором, отличающийся тем, что, с ц30 лью обеспечения условий для автоматпзацп t процесса сборки, намотку катушки производя после приклеивания ее каркаса к шейке диффузора.
