Реферат

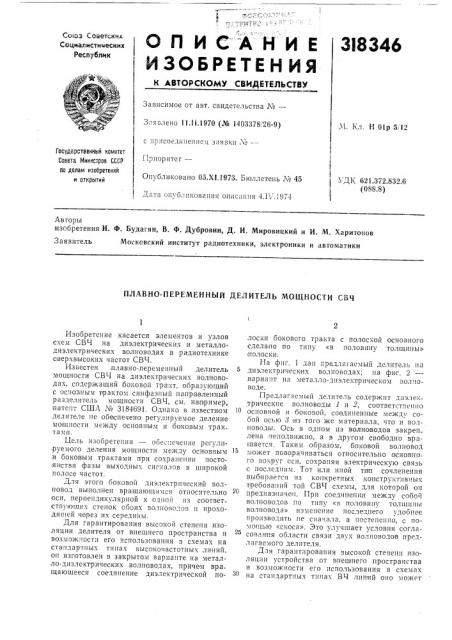

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

Со,оз Советских

СОщидг(исти мэских

Ряспубттик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹â€”

Заяглено 11.11.197О (№ 1403378 26-9) I т. 1<,л. Н Olp 5 12 с присоединением заявки №вЂ”

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (1

I

У ДК 621.372.832.6 (088.8) Приоритет—

Опубликовано 65.Х1.1973. Бюллетень ¹ 45

Дата Опубликования опнсаIIIIB 4.1 ;.1974

Авторы

ызобретения И. Ф. Будагян, В. Ф. Дубровин, Д. И. Мировицкий и И. М. Харитонов

Московский институт радиотехники, электроники и автоматики

Заявитель

ПЛАВНО-ПЕРЕМЕННЫЙ ДЕЛИТЕЛЬ МОЩНОСТИ СВЧ

Изобретение касается элементов и узлов схем СВЧ на диэлектрических и металлодиэлектрических волноводах в радиотехнике сверхвысоких частот СВЧ.

Известен, плавно-переменный делитель мощности СВЧ на диэлектрических BîëíîBодах, содержащий боковой тракт, образующий с основным практом синфазный направленный разделитель мощности СВЧ, см. на п ример, патент СШЛ ¹ 3184691, Однако в известном делителе не обеспечено регулируемое деление мощ гости между основным и ооковым трак та ми.

Цель изобретения — обеспечение регулируемого деления мощности между основным и боковым трактами при сохранении посто,янства фазы выходных сигналов в широкой полосе частот.

Для этого боковой диэлектрический во1новод выполнен вращающимся относительно

Оси, перпендикулярной к одной из соответствуощих стенок обоих волноводов и проходящей через их середины.

Для гарантирования высокой степени изоляции делителя от внешнего пространства и возможности его использования в схемах на стандартных типах высокочастотных линий, он изготовлен в закрытом варианте на металло-диэлектрических волповодах, причем вра щающееся соединение диэлектрической полоски бокового тра,кта с полоской основного сделано по типу «в половину толщины» полоски. г1а фиг. 1 дап предлагаемый делитель па диэлектрическ(их волноводах; на фиг. 2 вариант на металло-диэлектрическом волноводе.

Предлагаемый делитель содержит дпэлектрическне волноводы 1 и 2, соответственно основной и боковой, соединенные между сооой осино 8 из того же материала, что и волноводы. Ось в одном из волноводов закреп лена неподвижно, а в другом свободно вращается Таким образом, боковой волновод может поворачиваться относительно основного вокруг сси, сохраняя электрическую связь с последним. Тот или иной тина сочленения выбирается из конкретных конструктивных требований той СВЧ схемы, для которой oII предназ начен. При соединешти между собой В01поводов по типу <<В пОлОВину толщины волновода» изменение последнего удобнее производить .не снача1а, а паетепенНО, с помощью «скоса». Это улучшает условия согла2 сования области связи двух волноводов предлагаемого делителя.

Для гарантирования высокой степени изоляции устройства от внешнего пространства и возможности его использования в схемах па стандартных типах ВЧ линий оно может

318346

Предмет изобретения

Составитель Л. Багнн

Тсхред Т. Миронова

Корректор Л. Царькова

Редактор Л. Речинкий

Изд. № 211 Тираж 780 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по дслам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Заказ 24

Тип. Харьк. фил. пред. «Патент» быть выполнено в закрытом варианте на металло-диэлектрических волноводах, причем вр ащающееся соединение диэлектрической полоски бокового тракта с полоской основного изготовлено по типу «в полови ну толщины» полоски.

1. Плавно-переменный делитель мощности

СВЧ на диэлектрических волноводах, содержащий боковой тракт, образующий с основным трактом син фазный направленный разделитель мощности СВЧ, отличающийся тем, что, с целью обеспечения регулируемо го деления мощности между основным и боковым трактами при сохрапении постоянства фазы выходных сигналов в широкой полосе частот, боковой диэлектрический волновод выполнен вращающимся относительно оси, перпендикулярной к одной из соответствующих стенок

5 обоих волноводов и .проходящей через их середины.

2. Делитель по п, 1, отличающийся тем, что, с целью обеслечения высокой степени изоляции делителя от в нешнего пространства

10 и возможности его использования в схемах .на стандартных типах высокочастотных ли ний, он выполнен в закрытом варианте на металло-диэлектрических волноводах, причем вращающееся соединение диэлектрической полоски бокового тракта с полоской основного изготовлено по типу «в половину

ТОЛ ЩИНЫ» ПОЛОСКИ.
