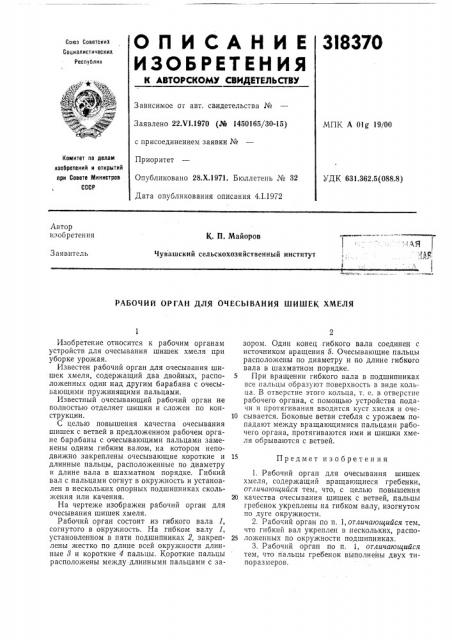

О Il И С А Н И Е 3I8370
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз СоветскиХ
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 22.Ч1.1970 (М 1450165/30-15) с присоединением заявки №
Приоритет
Опубликовано 28.Х.1971. Бюллетень № 32
Дата опубликования описания 4.1.1972
МПК А Olg 19/00
Комитет по делам изобретений и открытий при Совете Министров
СССР
УДК 631.362.5(088.8) Автор изобретения
К. П. Майоров
Чувашский сельскохозяйственный институт
Заявитель
РАБОЧИЙ ОРГАН ДЛЯ ОЧЕСЫВАНИЯ ШИШЕК ХМЕЛЯ
Предмет изобретения
Изобретение относится к рабочим органам устройств для очесывания шишек хмеля при уборке урожая.
Известен рабочий орган для очесывания шишек хмеля, содержащий два двойных, расположенных один над другим барабана с очесывающими пружинящими пальцами.
Известный очесывающий рабочий орган не полностью отделяет шишки и сложен по конструкции.
С целью повышения качества очесывания шишек с ветвей в предложенном рабочем органе барабаны с очесывающими пальцами заменены одним гибким валом, на котором неподвижно закреплены очесывающие короткие и длинные пальцы, расположенные по диаметру и длине вала в шахматном порядке. Гибкий вал с пальцами согнут в окружность и установлен в нескольких опорных подшипниках скольжения или качения.
На чертеже изображен рабочий орган для очесывания шишек хмеля.
Рабочий орган состоит из гибкого вала 1, согнутого в окружность. На гибком валу 1, установленном в пяти подшипниках 2, закреплены жестко по длине всей окружности длинные 8 и короткие 4 пальцы. Короткие пальцы расположены между длинными пальцами с зазором. Один конец .гибкого вала соединен с источником вращения 5. Очесывающие пальцы расположены по диаметру и по длине гибкого вала в шахматном порядке.
5 При вращении гибкого вала в подшипниках все пальцы образуют поверхность в виде кольца. В отверстие этого кольца, т. е. в отверстие рабочего органа, с помощью устройства подачи и протягивания вводится куст хмеля и оче10 сывается. Боковые ветви стебля с урожаем попадают между вращающимися пальцами рабочего органа, протягиваются ими и шишки хмеля обрываются с ветвей.
1. Рабочий орган для очесывания шишек хмеля, содержащий вращающиеся гребенки, отличающийся тем, что, с целью повышения
20 качества очесывания шишек с ветвей, пальцы гребенок укреплены на гибком валу, изогнутом по дуге окружности.
2. Рабочий орган по п. 1,отличающийся тем, что гибкий вал укреплен в нескольких, распо25 ложенных по окружности подшипниках, 3. Рабочий орган по п. 1, отличающийся тем, что пальцы гребенок выполнены двух типоразмеров.
318370
Редактор Е. Хорина
Заказ 3543/1 Изд. № 1493 Тираж 473 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, )К-35, Рауюская наб., д. 4/5
Типография, пр. Сапунова, 2
Составитель В. Федоров
Техред Л. Богданова
Корректоры: О. Зайцева и И. Шматова
