3! 85И

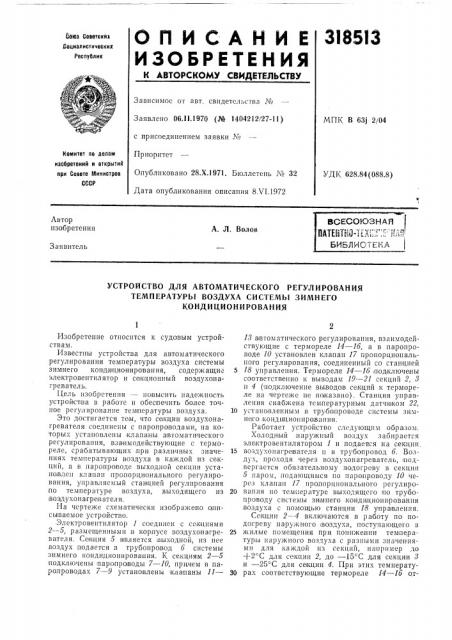

ОП И САНИ Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ бова Советских
Социалистических
Республик
Зависимое от авт, свидетельства №
Заявлено 06.11.1970 (№ 1404212/27-11) с присоединением заявки ¹
Приоритет
Опубликовано 28.Х.1971. Бюллетень № 32
Дата опубликования описания 8.VI.1972
МПК В 63j 2j04
Комитет по делам изобретений и открытий при Совете Министров
СССР
УДК 628.84(088.8) Автор изобретения
А. Л. Волов
Заявитель
УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ
ТЕМПЕРАТУРЫ ВОЗДУХА СИСТЕМЪ| ЗИМНЕГО
КОНДИ ЦИО Н И РО ВАН ИЯ
Изобретение относится к судо вым устройствам.
Известны устройства для автоматического регулирования температуры воздуха системы зимнего кондиционирования, содер>кащие электровентилятор и селекционный воз духонагреватель.
Цель изобретения — но высить надежность устройства в работе и обеспечить более точпое регулирование тем пературы воздуха.
Это достигается тем, что секции воздухонагревателя соединены с паропроводами, на которых установлены клапаны автоматического регулирования, взаимодействующие с термореле, срабатывающих при различных значениях температуры воздуха в каждой из секций, а в паропроводе выходной секции установлен клапан пропорционального регулирования, управляемый станциен регулирования по тем пературе воздуха, выходящего из воздухон агре в ателя.
На чертеже схематически изображено о письдваемое устройство.
Электровентилятор I соединен с секциями
2 — 5, размещенными в корпусе воздухонагревателя, Секция 5 я вляется выходной, из нее воздух подается в трубопровод 6 системы зимнего кондиционирования. Ii секциям 2 — 5 подключены паропро|воды 7 — 10, причем в паропроводах 7 — 9 установлены клапаны 11—
18 автоматического регулирования, взаимодействующие с термореле 14 — 16, а в паропроводе 10 установлен кла пан 17 пропорционального регулирования, соединенный со станцией
5 18 управления. Термореле 14 — 16 подключены соответственно к выводам 19 — 21 секций 2, > и 4 (подключение выводов се тсций к термореле на чертеже не показано). Станция управления снабжена температурным датчиком 22, 10 установленным в трубо проводе системы зимне го кондп циоцирования.
Работает устройство следующим образом.
Холодный наружный воздух забирается электровентилятором 1 и подаепся на секции, 15 воздухонагре вателя и в трубопровод 6. Воздух, проходя через воздухонагреватель, к1одвергается обязательному подогреву в секции
5 паром, подающимся по наро проводу 10 через клапан 17 пропорционального регулиро20 вацня по температуре выходящего по трубопро воду системы зимнего кондиционпровання воздуха с помощью станции 18 упра влення.
Секции 2 — 4 включаются в работу по подогреву наружного воздуха, поступающего в
25 жилые помещения при понижении темпе ратуры наружного воздуха с разными значениями для каждой из секций, например до
+2 С для секции 2, до — 15 C для секции 8 и — 25 С для секции 4. При этих температу30 рах соответствующие термореле 14 — 16 от318513
Предмет изобретения
Составитель Б. Даньшин
Текред 3, Тараненко
Корректоры: М. Коробова и E. Давыдкина
Редактор Т. Юрчикова
Заказ 1761/18 Изд. № 1509 Тираж 473 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 крывают клапаны 11 — 13, и пар направляется в соответствующую секцию,,подогревая постун а ощи и наружный воздух.
При повышении температуры наружного воздуха, термореле закрьпвают клапаны 11—
11 соотиеTcTt ållllo )Ipl! температур гх -- 25" С, — 15 С и -1- 2 С.
Работа описываемого у стройства почти искл ючает .дроссел н ров ание пар а, подаваемого в воздухонагреватель.
Устройство для автоматического ре гулирования температуры воздуха системы зимнего кондицнонирования, содержащее электровептилятор, станцию регулирования и секционный воздухонагреватель, отлича/ошееся тем, что, с целью повышения надежности в раоо5 те и более точного регулирования тем пературы воздуха, секции воздухонагревателя соединены с наро проводами, на которых установлены клаг1аны автоматического регулирова. ния, взаимодействующие с тсрмореле, сраба10 тьввающих при различных значениях темитературы воздуха в каждой из секции, в паропроводе выходной секции установлен клапан цропорционалыюго регулирования, управляемый станцией регулирования по температуре воз15 духа, выходящего из воздухон агре вателя.
