Способ изготовления электропроводного лакокрасочного покрытия
Патент 318608
Авторы
- Г. Ф. Северов, А. И. Зайцев, В. П. Фесенко, Г. А. Краморов, А. Е. Резниченко , В. А. Кузьмин
- Северодонецкий филиал Всесоюзного научно исследовательского , конструкторского института химического машиностроени
Классы МПК
Способ изготовления электропроводного лакокрасочного покрытия
Иллюстрации
Реферат

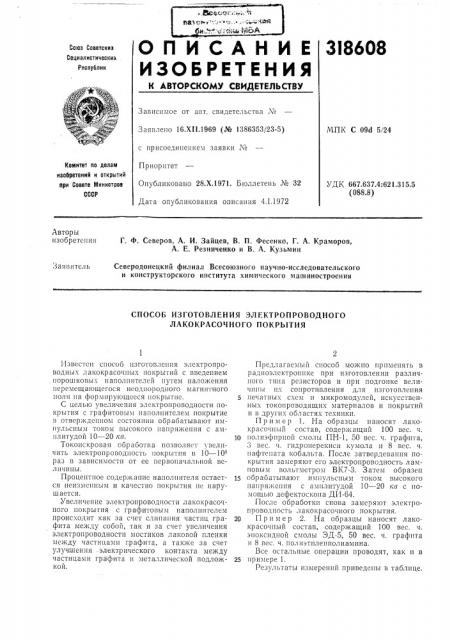

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
3l8608
Gaea Советскик
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 16.Х11.1969 (№ 1386353/23-5) МПК С 09d 5!24 с присоединением заявки ¹
Приоритет
Комитет по делам изобретений и открытий при Совете Министров
СССР
Опубликовано 28.Х.1971. Бюллетень № 32
Дата опубликования описания 4.1.1972
УДК 667 637 4 621 315 5 (088.8) Авторы изобретения
Г. Ф. Северов, А. И. Зайцев, В. П. Фесенко, Г. А. Краморов, А. Е. Резниченко и В, A. Кузьмин
3 85l интел ь
Северодонецкий филиал Всесоюзного научно-исследовательского и конструкторского института химического машиностроения
СПОСОБ ИЗГОТОВЛЕНИЯ ЭЛЕКТРОПРОВОДНОГО
ЛАКОКРАСОЧНОГО ПОКРЫТИЯ
Известен способ пзготовлешгя электропроводных лакокрасочных покрытий с введением порошковых паполпителей путем наложения перемещающегося неоднородного магнитного поля на формирующееся покрытие.
С целью увеличения электропроводности покрыпгия с графитовым наполнителем покрытие в отвержденном состоянии обрабатывают импульсным током высокого напряжения с oìплитудой 10 — 20 кв.
Токоискровая обработка позволяет увеличить электропроводность покрытия в 10 — 10 раз в зависимости от ее первоначальной вел нчины.
Процентное содержание наполнителя остается неизменным и качество покрытия не нарушаетсяя.
Увеличение электропроводности лакокрасочного покрытия с графитовым наполнптелем происходит как за счет слипапия частиц графита между собой, так и за счет увеличения электропроводностн мостиков лаковой пленки между частицами графита, а также за счет улучшения электрического контакта между частицами графита и металлической подложкой.
Предлагаемый способ можно применять в радиоэлектронике при изготовлении различного тина резисторов и при подгонке величины пх сопротивления для изготовления
5 печатных схем и микромодулей, искусственных токопроводящих материалов и покрытий и в других областях техники.
Пример 1. На образцы наносят лакокрасо шый состав, содержащий 100 вес. ч.
10 полиэфирной смолы ПН-1, 50 вес. ч. графита, 3 вес. ч. гидронерекиси кумола и 8 вес. ч. нафтената кобальта. После затвердеванпя покрытия замеряют его электропроводность ламповым вольтметром ВК7-3. Затем образец обрабатывают импульсным током высокого напряжения с амплитудой 10 — 20 кв с помощью дефектоскопа ДИ-64.
После обработки снова замеряют электропроводпость лакокрасочного покрытия.
20 Пример 2. На образцы наносят лакокрасочпый состав, содержащий 100 вес. ч. эпоксидной смолы ЭД-5, 50 вес. ч. графита и 8 веc. ч. полиэтпленполиамина.
Все остальные операции проводят, как и в
25 примере 1.
Результаты измерений приведены в таблице.
318608
Предмет изобретения
Сопротивление постоянному току, ол
Способ изготовления электропроводного лакокрасочного покрытия путем нанесения на
5 металлическую поверхность лакокрасочного материала, содержащего полимерное связующее и графит, с последующим его отверждением, отличающийся тем, что, с целью увеличения электропроводности, покрытие в отверж10 денном состоянии обрабатывают импульсным током высокого напряжения с амплитудой
10 — 20 кв.
Образец
Пример после обработки до обработки
350
2200
400
70000
Составитель T. Судакова
Техред А. Камышникова
Корректор T. Китаева
Редактор Е. Хорина
Типография, пр. Сапунова, 2
Заказ 3548/10 Изд. № 1501 Тираж 473 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4/5
