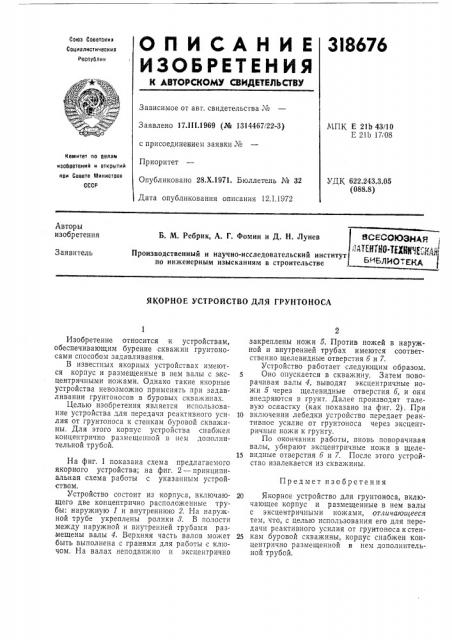

ЯКОРНОЕ УСТРОЙСТВО ДЛЯ ГРУНТОНОСА

Предмет изобретения

Изобретение относится к устройствам, обеспечивающим бурение скважин грунтоносами способом задавливания.

В известных якорных устройствах имеются корпус и размещенные в нем валы с эксцентричными ножами. Однако такие якорные устройства невозможно применять при задавливании грунтоносов в буровых скважинах.

Целью изобретения является использование устройства для передачи реактивного усилия от грунтоноса к стенкам буровой скважины. Для этого корпус устройства снабжен концептрично размещенной в нем дополнительной трубой.

На фиг. 1 показана схема предлагаемого якорного устройства; на фиг. 2 — принципиальная схема работы с указанным устройством, Устройство состоит из корпуса, включающего две концентрично расположенные трубы: наружную 1 и внутреннюю 2, На наружной трубе укреплены ролики 8. B полости между наружной и внутренней трубами размещены валы 4. Верхняя часть валов может быть выполнена с гранями для работы с ключом, На валах неподвижно и эксцентрично

2 закреплены ножи 5. Против ножей в наружной и внутренней трубах имеются соответственно щелевидные отверстия б:и 7.

Устройство работает следующим образом.

Оно опускается в скважину. Затем поворачивая валы 4, выводят эксцентричные ножи б через щелевидные отверстия б, и они внедряются в грунт. Далее производят талевую оснастку (как показано на фиг. 2). При

10 включении лебедки устройство передает реактивное усилие от грунтоноса через эксцентричные ножи к грунту.

По окончании работы, вновь поворачивая валы, убирают эксцентричные ножи в щеле1 видные отверстия б и 7. После этого устройство извлекается из скважины.

20 Якорное устройство для грунтоноса, включающее корпус и размещенные в нем валы с эксцентричными ножами, отличающееся тем, что, с целью использования его для передачи реактивного усилия от грунтоноса кстен2s кам буровой скважины, корпус снабжен концентрично размещенной в нем дополнительной трубой.
