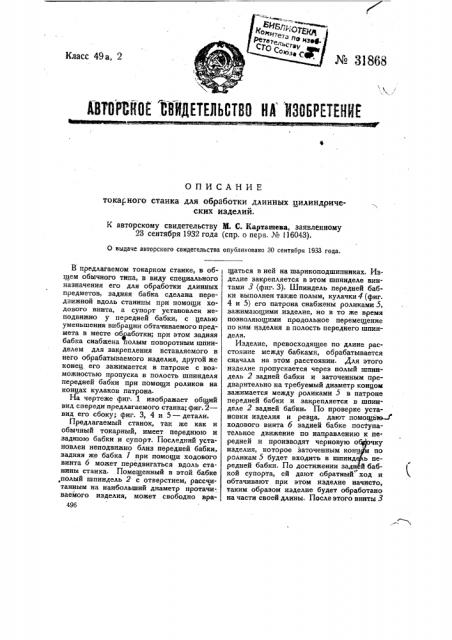

Класс 49а, 2 № 31868

ПП1ПППППЕ CBllllETEIIECTBO IIA ПППП1Е|ЕППЕ

ОПИСАНИЕ токарного станка для обработки длинных цилиндрических изделий.

К авторскому свидетельству М. С. Карташева, заявленному

23 сентября 1932 года (спр. о перв. № Il6043).

О выдаче авторского свидетельства опубликовано 30 сентября 1933 года.

В предлагаемом токарном станке, в общем обычного типа, в виду специального назначения его для обработки длинных предметов, задняя бабка сделана передзижной вдоль станины при помощи ходового винта, а супорт установлен неподвижно у передней бабки, с целью уменьшения вибрации обтачиваемого предмета в месте обоаботки; при этом задняя бабка снабжена полым поворотным шпинделем для закрепления вставляемого в него обрабатываемого изделия, другой же конец его зажимается в патроне с возможностью пропуска в полость шпинделя передней бабки при помощи роликов на концах кулаков патрона.

На чертеже фиг. 1 изображает общий вид спереди предлагаемого станка; фнг.2— внд его сбоку; фиг. 3, 4 и 5 — детали.

Предлагаемый станок, так же как и обычный токарный, имеет переднюю и заднюю бабки и супорт. Последний установлен неподвижно близ передней бабки, задняя же бабка 1 при помощи ходового винта б может передвигаться вдоль станины станка. Помещенный в этой бабке

„полый шпиндель 2 с отверстием, рассчитанным на наибольший диаметр протачиваемого изделия, может свободно вра49б щаться в ней на шарикоподшипннках. Изделие закрепляется в этом шпинделе винтами 3 (фиг. 3). Шпиндель передней бабки выполнен также полым, кулачки4 (фиг.

4 и 5) его патрона снабжены роликами 5, зажимающими изделие, но в то же время позволяющими продольное перемещение по ним изделия в полость переднего шпинделя.

Изделие, превосходящее по длине расстояние между бабками, обрабатывается сначала на этом расстоянии. Для этого изделие пропускается через полый шпиндель 2 задней бабки и заточенным предварительно на требуемый диаметр концом зажимается между роликами 5 в патроне передней бабки и закрепляется в шпинделе 2 задней бабки. По проверке установки изделия и резца, дают помощь - ходового винта б задней бабке поступательное движение по направлению к передней и производят черновую о чку изделия, ко торое заточенным конц по роликам 5 будет входить в шпинд ь передней бабки. По достижении зад и бабкой супорта, ей дают обратный"ход и обтачивают при этом изделие начисто, таким образом изделие будет обработано на части своей длины. Послеэтого винты 3 — 2 —,—

Й:ЭО; /

) 1

) фй.Ю фй 5

Тип. «Искра.и кулачки 4 отпускаются, и иэделие про- совывается через оба шпинделя далее (влево по фиг. 1), так что обточенная часть входит вся в шпиндель передней бабки, а оставшаяся за задней бабкой часть изделия становится между обеими бабками, где, по закреплении в шпинделе

2 и в патроне, и подвергается обработке подобно первой части.

Предмет .изобретения.

Ф

1. Токарный станок для обработки длинных цилиндрических изделий, отличающийся тем, что задняя бабка 1 выполнена передвижной вдоль станины при поЭксперт А. Л. Элькиисек, Редактор С. А. Ионов мощи ходового винта, для перемещения в продольном направлении обрабатываемого предмета, а супорт закреплен неподвижно у передней бабки в целях уменьшения вибрации обрабатываемого предмета s месте обработки

2. Форма выполнения токарного станка по п. 1, отличающаяся тем, что задняя бабка 1 снабжена поворотным полым шпинделем 2 для скрепления последнего с одним концом обрабатываемого изделия, другой конец которого помещен в полость шпинделя передней бабки, кулачки 4 патрона которой снабжены роликами 5 для возможности продольного перемещения изделия после его зажатня.
