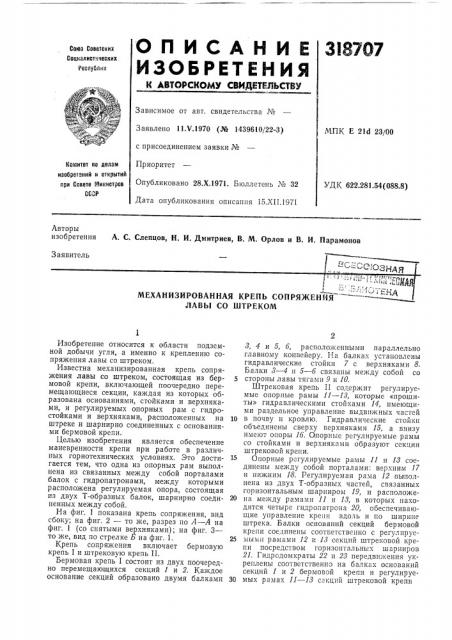

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

3I8767

Союз Советских

Социалистических.

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 11.Ч.1970 (№ 1439610/22-3) с присоединением заявки №

Приоритет

Опубликовано 28.Х.1971. Бюллетень ¹ 32

Дата опубликования описания 15.XII.1971

МПК Е 21d 23/00

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 622 281 54(088 8) Авторы изобретения А. С. Слепцов, Н. И. Дмитриев, В. М. Орлов и В. И. Парамонов

Заявитель

II

Ф

l Я - Q

ЛАВЫ СО ШТРЕКОМ

Изобретение относится к области подземной добычи угля, а именно к креплению сопряжения лавы со штреком.

Известна механизированная крепь сопряжения лавы со штреком, состоящая из бермовой крепи, включающей поочередно перемещающиеся секции, каждая из которых образована основаниями, стойками и верхняками, и регулируемых опорных рам с гидростойками и верхняками, расположенных на штреке и шарнирно соединенных с основаниями бермовой крепи., Целью изобретения является обеспечение маневренности крепи при работе в различных горнотехнических условиях, Это достигается тем, что одна из опорных рам выполнена из связанных между собой порталами балок с гидропатронами, между которыми расположена регулируемая опора, состоящая из двух Т-образных балок, шарнирно соединенных между собой.

На фиг. 1 показана крепь сопряжения, вид сбоку; на фиг. 2 — то же, разрез по А — А на фиг. 1 (со снятыми верхняками); на фиг. 3— то же, вид по стрелке Б на фиг. 1.

Крепь сопряжения включает бермовую крепь 1 и штрековую крепь II.

Бермовая крепь 1 состоит из двух поочередно перемещающихся секций 1 и 2. Каждое основание секций образовано двумя балками

8, 4 и 5, 6, расположенными параллельно главному конвейеру. На балках установлены гидравлические стойки 7 с верхняками 8.

Балки 8 — 4 и 5 — 6 связаны между собой со

5 стороны лавы тягами 9 и 10.

Штрековая крепь II содержит регулируемые опорные рамы 11 — 13, которые «прошиты» гидравлическими стойками 14, имеющими раздельное управление выдвижных частей

10 в почву и кровлю. Гидравлические стойки объединены сверху верхняками 15, а внизу имеют опоры 16. Опорные регулируемые рамы со стойками и верхняками образуют секции штрековой крепи.

15 Опорные регулируемые рамы 11 и 18 соединены между собой порталами: верхним 17 и нижним 18. Регулируемая рама 12 вьвполнена из двух Т-образных частей, связанных горизонтальным шарниром 19, и расположе20 на ме кду рамами 11 и 18, в которых находятся четыре гидропатрона 20, обеспечивающие управление крепи вдоль и по ширине штрека. Балки оснований секций бермовой крепи соединены соответственно с регулируе25 мыхти рамами 12 и 18 секций штрековой крепи посредством горизонтальнь.х шарниров

21, Гидродомкраты 22 и 28 передвижения укреплены соответственно на балках оснований секций 1 и 2 бермовой крепи и регулируе30 мых рамах 11 — 13 секций штрековой крепи

318707

Крепь работает следующим образом.

После зарубки выемочной машины и снятия стружки на длину бермовой части крепи (3 м) производится подтягивание секции 2 бермовой крепи вместе с соединенной с ней одной из секций штрековой крепи, для чего необходимо снять давление со всех стоек секций и подать рабочую жидкость в штоковые полости гидродомкратов 22 и 28. В это время секция 1 бермовой крепи и вторая секция штрековой крепи находятся в распертом состоянии, чем обеспечивается крепление кровли сопрягаемых зон, подтягивание загруженных секций, а также управление и предохранение от сползания. Подтягивание секции

2 бермовой крепи происходит с отрывом от кровли, а штрековой секции — от почвы и кровли. Аналогично осуществляется передвижка секции 1 бермовой крепи совместно со второй секцией штрековой крепи.

Предмет изобретения

Механизированная крепь сопряжения лавы со штреком, состоящая из бермовой крепи, 5 включающей поочередно перемещающиеся секции, каждая из которых образована основаниями, стойками и верхняками, и регулируемых опорных рам с гидростойками и верхняками, расположенных на штреке и шарнир10 но соединенных с основаниями бермовой крепи, отличающаяся тем, что, с целью обеспечения маневренности крепи при работе в различных горнотехнических условиях, одна из опорных рам выполнена из соединенных

15 между собой порталами балок с гидропатронами, между которыми расположена регулируемая опора, состоящая из двух Т-образных балок, шарнирно соединенных между собой.

318707

Bud b

Фиа. Ю
