3I8746

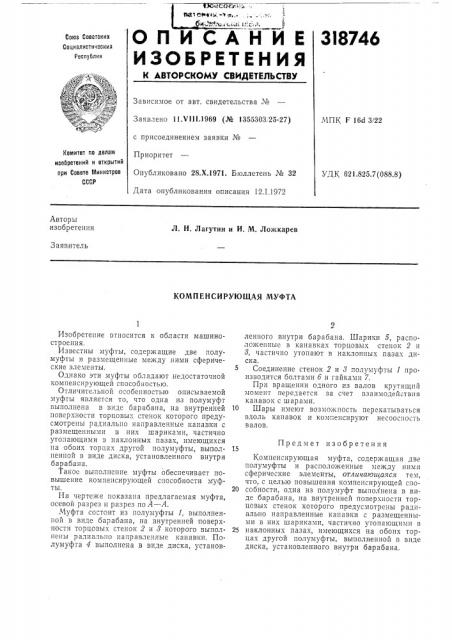

О П И СА Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

С003 COBQTGKHx

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 11.V111.1969 (№ 1355303, 25-27) с присоединением заявки №

Приоритет

Опубликовано 28.Х.1971. Бюллетень № 32

Дата опубликования описания 12,1.1972

МПК F 16d 3!22

Комитет по делам изобретений и открытий при Сонете Министров

СССР

УДК 621.825.7(088.8) Авторы изобретения

Л. Н. Лагутин и И, М. Ложкарев

Заявитель

КОМПЕНСИРУЮЩАЯ МУФТА

Изобретение относится к области машиностроения.

Известны муфты, содержащие две полумуфты и размещенные между ними сферические элементы, Однако эти муфты обладают недостаточной компенсирующей способностью.

Отличительной особенностью описываемой муфты является то, что одна из полумуфт выполнена в виде оарабана, на внутренней поверхности торцовых стенок которого предусмотрены радиально направленные канавки с размещенными в них шариками, частично утопающими в наклонных пазах, имеющихся на обоих торцах другой полумуфты, выполненной в виде диска, установленного внутри барабана.

Такое выполнение муфты обеспечивает повышение компенсирующей способности муфты.

На чертеже показана предлагаемая муфта, осевой разрез и разрез по А — А.

Муфта состоит из полумуфты l, выполненной в виде барабана, на внутренней поверхности торцовых стенок 2 и 8 которого выполнены радиально направленные канавки. Полумуфта 4 выполнена в виде диска, установленного внутри барабана. Шарики 5, расположенные в канавках торцовых стенок 2 и

8, частично утопают в наклонных пазах диска.

5 Соединение стенок 2 и 8 полумуфты 1 производится болтами 6 и гайками 7.

При вращении одного из валов крутящий момент передается 3а счет взаимодействия канавок с шарами.

N Шары имеют возможность перекатываться вдоль канавок и компенсиру»ют несоосность валов.

Предмет изобретения

Компенсирующая муфта, содержащая две полумуфты и расположенные между ними сферические элементы, отличающаяся тем, что, с целью повышения компенсирующей спо20 собности, одна из полумуфт выполнена в виде барабана, на внутренней поверхности торцовых стенок которого предусмотрены радиально направленные канавки с размещенными в них шариками, частично утопающими в

25 наклонных пазах, имеющихся на обоих торцах другой полумуфты, выполненной в виде диска, установленного внутри барабана.
