Устройство для телеуправления гидроприводными задвижками закрытых оросительных систем

Устройство для телеуправления гидроприводными задвижками закрытых оросительных систем

Иллюстрации

Показать все

Реферат

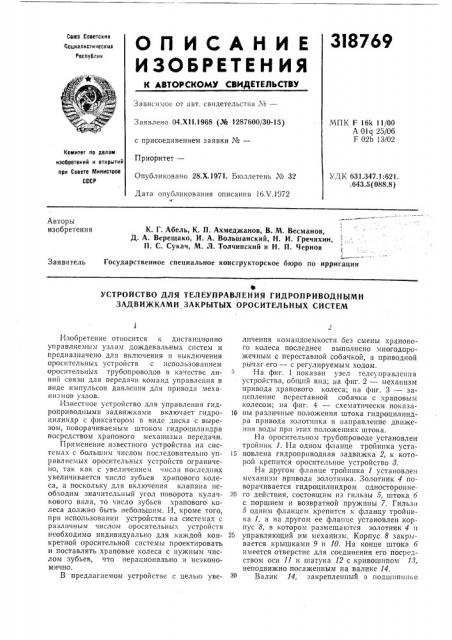

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

3!8769

Союз .Советскик

Социалистическик

Республик

Зависимое от авт. свидетельства хе—

Заявлено 04.X11,1968 (Xo 1287600/30-15) с присоединением заявки Ме—

Приоритет—

Опубликовано 28.Х.1971. Бюллетень хо 32

Дата опубликования описания )6. т .1972

МПК F 161< 11/00

А 01q 25/06

F 02b 13/02

Комитет по делам иэобретеиий и открытий при Совете Мииистров

СССР

УД К 631.347.1:621. .643.5 (088.8) Авторы изобретения

К. Г. Абель, К. П. Ахмеджанов, В. М. Весманов, Д. А. Верещако, И. А. Вольшанский, Н. И. Гречихин, П. С. Сукач, М. Л. Толчинский и Н. П. Чернов г

Государственное специальное конструкторское бюро по ирригации

Заявитель

УСТРОЙСТВО ДЛЯ ТЕЛЕУПРАВЛЕНИЯ ГИДРОПРИВОДНЫМИ

ЗАДВИ)ККАМИ ЗАКРЫТЫХ ОРОСИТЕЛЬНЫХ СИСТЕМ

Изобретение относится к дистанционно управляемым узлам дождевальных систем и предназначено для включения и выключения оросительных устройств с использованием оросительных трубопроводов в качестве линий связи для передачи команд управления в виде импульсов давления для привода механизмов узлов.

Известное устройство для управления гидроприводными задвижками включает гидроцилиндр с фиксатором в виде диска с вырезом, поворачиваемым штоком гидроцилиндра посредством храпового механизма передачи.

Применение известного устройства на системах с большим числом последовательно управляемых оросительных устройств ограничено, так как с увеличением числа последних увеличивается число зубьев храпового колеса, а поскольку для включения клапана»еобходим значительный угол поворота кулачкового вала, то число зубьев храпового колеса должно быть небольшим. И, кроме того, при использовании устройства на системах с различным числом оросительных устройств необходимо индивидуально для каждой конкретной оросительной системы проектировать и поставлять храповые колеса с нужным числом зубьев, что нерационально и неэкономично.

В предлагаемом устройстве с целью увеличения комапдоемкости без смены храпового колеса последнее выполнено многодорожечным с переставной собачкой, а приводной рычаг его — с регулируемым ходом.

На фиг. 1 показан узел телеуправления устройства, общий впд; на фиг. 2 — механизм привода храпового колеса; на фиг. 3 — зацепление переставной собачки с храповым колесом; на фиг. 4 — схематически показа10 ны различные положения штока гидроцилиндра привода золотника и направление движения воды прп этих положениях штока.

На оросительном трубопроводе установлен тройник 1. На одном фланце тройника уста15 новлена гидропрпводная задвижка 2, к которой крепится оросительное устройство 3.

На другом фланце тройника 1 установлен механизм привода золотника. Золотник 4 поворачивается гидроцилиндром односторонне20 ro действия, состоящим из гильзы б, штока б с поршнем и возвратной пружины 7. Гильза

5 одним фланцем крепится к фланцу тройника 1, а на другом ее флапце установлен корпус 8, в котором размещаются золотник 4 и

25 управляющий им механизм. Корпус 8 закрывается крышками 9 и 10. На конце штока б имеется отверстие для соединения его посредством оси 11 и шатуна 12 с кривошипом И, неподвижно посаженным на валике 14.

Валик 14, закрепленный в подшипнике корпуса 8, одним концом соединен с золотником 4, а на другом его конце свободно посажен диск 15 с радиальным вырезом по ширине штока б. Диск 15 сблокирован с храповым колесом 1б. 5

Полости золотника 4 соединены трубопроводами гидравлической системы управления: нагнетательным 17 с напорным трубопроводом оросительной системы, управляющими

18 и 19 соответственно с подштоковой и над- 10 штоковой полостями гидроцилиндра привода задвижки 2, сливным 20 со сливом.

В бобышках корпуса 8 запрессованы две оси 21 и 22 и штырь 28, в котором крепится регулировочный болт 24. 15

На оси 21 установлен упорный рычаг 25 храпового механизма, а на оси 22 — ведущий рычаг 2б. Ведущий рычаг 2б имеет вилку 27, в которой закреплен ролик 28, входящий в вырез штока б. Ведомый рычаг 29 храпового 20 механизма установлен на валике 14 и соединен с ведущим рычагом 2б тягой 80.

Упорный рычаг 25 и ведущий рычаг 2б соединены пружиной 81, удерживающей постоянно в зацеплении упорный рычаг 25 с храповым колесом 1б, а ведущий рычаг 2б с вырезом в штоке б.

Ведомый рычаг 29 имеет круговые проточки для фиксации положения собачки 82 установочным винтом 88 при установке ее на од- 30 ной из зубовых дорожек и продольный паз для крепления пружины кручения 84, удерживающей собачку 82 в зацеплении с «раповым колесом 1б.

Телеуправление узла производится им- 35 пульсами давления, создаваемыми в оросительном трубопроводе путем открытия и закрытия центральной задвижки, установленной в голове напорного оросительного трубопрогода системы. 40

Вода, подаваемая под давлением в напорный трубопровод оросительной системы, поступает в тройник 1. Часть ее направляется к задвижке 2 и, если она открыта, к оросительному устройству. Другая часть воды по- 45 ступает в гидроцилиндр привода золотника 4.

Шток б, находящийся в положении, показа н ном на фиг. 4 а, двигаясь, сжи мает пружинуу 7. Поскольку пружина 7 установлена в предварительно сжатом состоянии, движение 50 штока б начинается только при достижении определенной величины давления в оросительном трубопроводе, при котором усилие на поршень штока б от действия давления воды больше усилия предварительного сжатия пру- 55 жины. Усилие предварительного сжатия пружины выбирается таким, чтобы давление, при котором начинает двигаться шток б, было близким к рабочему. При этом давлении поток воды становится стабильным без гидравлических толчков.

При движении шток б посредством шатуна

12 и кривошипа 18 поворачивает валик 14 и вместе с ним золотник 4, а диск 15 с радиальным вырезом и храповое колесо lб, удерживаемые упорным рычагом 25, остаются неподвижными до тех пор, пока вырез в штоке б не вытолкнет ролик 28 на образующую штока б.

Ролик 28 через вилку 27, в которой он закреплен, приводит ведущий рычаг 2б храпового механизма.

Характерно, что при любом ходе штока (длинном в вырез — см. фиг. 4 б или коротком до упора в диск — см. фиг. 4 в) ведущий рычаг 2б поворачивается на один и тот же угол, который задается регулировочным болтом 24 и зависит от того, насколько глубоко ролик введен в вырез штока б. Такая регулировка угла поворота ведущего рычага 26 позволяет производить захват собачкой 82, поджатой пружиной 84 к храповому колесу и подвижно установленной на ведомом рычаге

29, одного или нескольких зуоьев храпового колеса.

Таким образом без замены «рапового колеса можно менять число телеуправляемых узлов.

Указанное свойство и наличие нескольких зубовых дорожек на храповом колесе 1б с переставной собачкой 82 позволяют устанавливать телеуправляемые узлы на различных оросительны«системах с различным числом оросительных устройств.

Предмет изобретения

Устройство для телеуправления гидроприводными задвижками закрытых оросительных систем, включающее крановый распределитель, приводимый посредством приводного рычага гидроцилиндром одностороннего действия, ход штока которого ограничен программным диском, и накопитель команд с храповым механизмом передачи, отличающееся тем, что, с целью увеличения командоемкости без смены храпового колеса, посчеднее выполнено многодорожечным с переставной собачкой, а приводной рычаг его — с регулируемым ходом.
